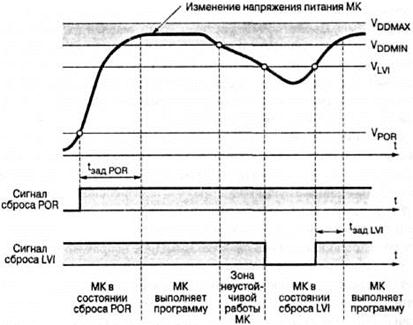

Временные диаграммы работы схемы POR

Обычно порог отпускания V_POR не превышает 200 мВ. Поэтому при использовании "гладких" источников питания может сложиться ситуация, при которой напряжение питания стало меньше V_DDMIN но не достигло напряжения отпускания схемы POR. Тогда МК может "зависнуть". При восстановлении напряжения питания до номинального значения МК в работу не вступит.

Для восстановления работоспособности МП - системы после "просадки" напряжения питания МК необходимо снова "сбросить". С этой целью в современных МК реализован дополнительный блок детектирования пониженного напряжения питания. Но и у этого модуля есть зона нечувствительности. Поэтому наличие в составе МК модуля пониженного напряжения питания значительно снижает вероятность зависания МК, но не устраняет ее полностью. Следует отметить, что уровень срабатывания модуля пониженного напряжения питания превышает напряжение сохранения данных в ОЗУ. Событие сброса по сигналу модуля пониженного напряжения отмечается специальным битом в одном из регистров. Следовательно, анализируя этот бит программно после сброса МК, можно установить, что разрушения данных не наступило, и продолжить выполнение программы.
