Распределение напряжений в грунтовых основаниях от собственного веса грунта

Вертикальные напряжения от собственного веса грунта на глубине z от поверхности определяются формулой:

, (3.4)

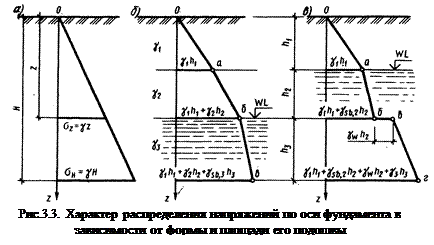

а эпюра природных напряжений будет иметь вид треугольника (рис. 3.3.а)

При неоднородном напластовании с горизонтальным залеганием слоев эта эпюра будет уже ограничиваться ломаной линией Оабв, где наклон каждого отрезка в пределах мощности слояопределяется значением удельного веса грунта этого слоя (рис. 3.3.б).

Неоднородность напластования может вызываться не только наличием слоев с разными характеристиками, но и наличием в пределах толщи грунта уровня подземных вод (WL на рис. 3.3.в). В этом случае следует учесть уменьшение удельного веса грунта за счет взвешивающего действия воды на минеральные частицы:

, (3.5)

где - удельный вес грунта во взвешенном состоянии; - удельный вес частиц грунта; - удельный вес воды, принимаемый равным 10 кН/м³; – коэффициент пористости грунта.
