Интерфейсная часть МП
Интерфейсная часть МП предназначена для связи и согласования МП с системной шиной ПК, а также для приема, предварительного анализа команд выполняемой программы и формирования полных адресов операндов и команд. Интерфейсная часть включает в свой состав:
□ адресные регистры МПП;
□ узел формирования адреса;
□ блок регистров команд, являющийся буфером команд в МП;
□ внутреннюю интерфейсную шину МП;
Q схемы управления шиной и портами ввода-вывода.
Некоторые из названных устройств, такие как узел формирования адреса и регистр команды, непосредственно выполняемой МП, функционально входят в состав устройства управления.
Порты ввода-вывода — это пункты системного интерфейса ПК, через которые МП обменивается информацией с другими устройствами. Всего портов у МП может быть 65 536 (равно количеству разных адресов, которые можно представить числом формата «слово»). Каждый порт имеет адрес — номер порта; по существу это адрес ячейки памяти, являющейся частью устройства ввода-вывода, использующего этот порт, а не частью основной памяти компьютера.
|
|
Порту устройства соответствуют аппаратура сопряжения и два регистра памяти — для обмена данными и управляющей информацией. Некоторые внешние устройства используют и основную память для хранения больших объемов информации, подлежащей обмену. Многие стандартные устройства (НЖМД, НГМД, клавиатура, принтер, сопроцессор и т. д.) имеют постоянно закрепленные за ними порты ввода-вывода.
Схема управления шиной и портами выполняет следующие функции:.
Q формирование адреса порта и управляющей информации для него (переключение порта на прием или передачу и т. д.);
□ прием управляющей информации от порта, информации о готовности порта и его состоянии;
□ организация сквозного канала в системном интерфейсе для передачи данных между портом устройства ввода-вывода и МП.
Схема управления шиной и портами использует для связи с портами кодовые шины инструкций, адреса и данных системной шины: при доступе к порту МП посылает сигнал по кодовой шине инструкций (КШИ), который оповещает все устройства ввода-вывода, что адрес на кодовую шину адреса (КША) является адресом порта, а затем посылает и сам адрес порта. Устройство с совпадающим адресом порта дает ответ о готовности. После чего по кодовой шине данных (КШД) осуществляется обмен данными.

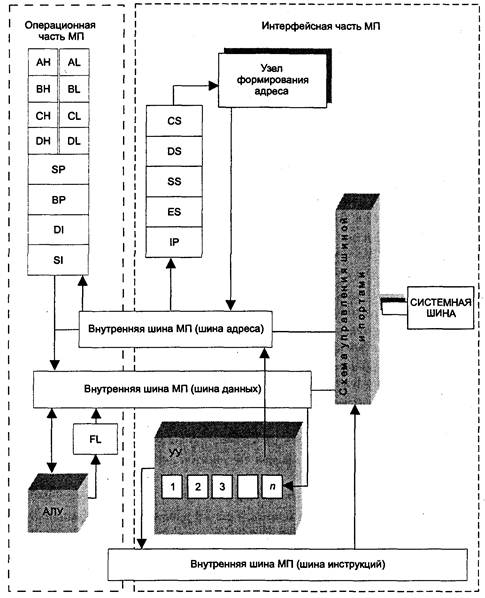

Упрощенная структурная схема микропроцессора показана на рис. 5.3.
Рис. 5.3. Упрощенная структурная схема микропроцессора
