Суммирующие счетчики на базе Т-триггеров с инверсным динамическим входом


Циклические коды.

Из систематических большое распространение получили циклические коды. Комбинации в этих кодах обладают свойством цикличности при последовательной перестановке их элементов. Так, если комбинация 1101011 принадлежит циклическому коду, то и комбинации, образованные путем перестановки символов, например, с крайней правой позиции на крайнюю левую (1110101, 1111010, 0111101, 1011110), принадлежат этому же коду. Выбрав определенное число проверочных позиций, можно обеспечить высокую обнаруживающую способность, когда не только при одиночных ошибках, но и при пакетах ошибок. При этом кодирующие и декодирующие устройства будут сравнительно простыми. Несколько усложнив декодирующее устройство, можно обеспечить исправление ошибок.

Двоичные счетчики обычно выполняются на основе JK и D-триггеров и имеют выходной код в двоичной системе счисления. Модуль счета двоичного счетчика N = 2n (n — число триггеров в счетчике). На рис. 2.15, а представлена функциональная схема асинхронного трехразрядного двоичного счетчика импульсов с последовательным соединением JK триггеров (см. рис. 2.10) и комбинированными входами Т и R (вход S не используется).




Импульсы поступают на счетные входы Т, которыми соединены триггеры. Входы R триггеров соединены между собой и служат для сброса триггеров в состояние 0. Пусть в исходном положении все триггеры находятся в состоянии 0 (рис. 2.15, б).

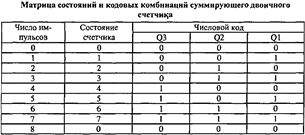

При поступлении на T-вход первого импульса триггер Т1 переключится в состояние 1 и на его выходе Q1 появится отрицательный потенциал. Код на выходе счетчика 001. Входной конденсатор второго триггера перезарядится, и триггер тем самым подготовится к переключению. С приходом на вход счетчика Т второго импульса триггер Т1 переключится в состояние 0, потенциал на его выходе повышается до +ЕК, в результате чего заряженный входной конденсатор начнет разряжаться на базу открытого транзистора триггера Т2, и последний переключится в состояние 1 (код на выходе счетчика 010). Таким же образом происходит переключение счетчика при поступлении на его вход последующих импульсов. После отсчета семи импульсов (код 111) счетчик на восьмом импульсе вернется в исходное состояние 000. Кодовые комбинации счетчика приведены в табл.
