Жилых и общественных зданий

План

12.1. Жилые здания

12.2. Общественные здания

12.3. Приточные и вытяжные камеры

11.1. Жилые здания

В жилых зданиях устраивают вытяжные канальные системы естественной вентиляции. Наружный подогретый воздух можно подавать в помещение жилых зданий системами воздушного отопления; наружный неподогретый воздух поступает в помещение через открывающиеся форточки и фрамуги, неплотности в строительных ограждениях и специальные приточные отверстия (подоконные щели). Радиус действия вытяжных канальных систем естественной вентиляции рекомендуется принимать не более 8м. В одну систему можно объединять вытяжные каналы одноименных или близких по назначению помещений здания.

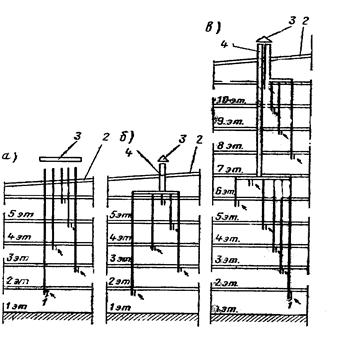

Рис.V.1. Схемы вытяжных систем вентиляции с вертикальными каналами.

а – раздельными; б – объединёнными на чердаке; в – объединёнными на этаже и чердаке; 1 – жалюзийная решётка; 2 – кровля; 3 – зонт; 4 – сборная шахта.

Вентиляционные системы квартир, общежитий и гостиниц нельзя объе-динять с вентиляционными системами детских, торговых и других учрежде-ний, встроенных в то же здание. Вытяжные каналы помещений санитарных узлов объединяют в самостоятельную систему вентиляции. На рис.V.1 показаны схемы объединения вытяжных каналов в жилых зданиях.

В зданиях с числом этажей до пяти не допускается присоединять к одному вытяжному каналу помещения, расположенные на разных этажах. В зданиях с числом этажей более пяти допускается объединение отдельных вертикальных вытяжных каналов из каждых четырех-шести этажей в один сборный магистральный горизонтальный или вертикальный канал по схеме, показанной на рис.V.1. Это правило относится также к общественным и коммунальным зданиям.

В жилых зданиях высотой 4 и 5 этажей для обеспечения устойчивой вытяжки из кухонь устанавливают вытяжной вентилятор в одном верхнем этаже; в жилых зданиях высотой 6 и более этажей – в верхней трети здания, но не более чем в четырех верхних этажах. Установка вентиляторов допускается только в обособленные каналы при отсутствии в кухнях газовых водонагревателей.

Вытяжные каналы кухонь должны быть рассчитаны на удаление воздуха из жилых комнат всей квартиры.

Для монтажной регулировки системы вентиляции рекомендуется в месте установки вытяжных решеток или в месте выхода вентиляционных каналов на чердак устанавливать шиберы.

При применении канальной приточной вентиляции, совмещенной с воздушным отоплением, предусматривается подача воздуха в жилые помещения постоянно по каналам воздушного отопления.

В наружных стенах технических подполий и подвалов необходимо проектировать продухи площадью не менее 0,05м² каждый, общая площадь продухов должна обеспечить не менее чем 1,5 – кратный обмен воздуха в 1ч. Во всех перегородках и внутренних стенах технических подполий, за исключением противопожарных преград, необходимо устраивать под потолком отверстия площадью не менее 0,02м².

Для вентиляции холодного чердака с железобетонным покрытием в на-ружных стенах с каждой стороны следует предусматривать отверстия суммарной площадью не менее 1/500 площади чердачного перекрытия, а в III и IV климатических районах – не менее 1/50.

В зданиях с теплым чердаком удаление воздуха из чердака проектируется через вытяжные шахты на каждую секцию дома; высота шахты должна быть не менее 4,5м от покрытия.

11.2. Общественные здания

В зданиях общественного и коммунального назначения возможно применение естественной и механической вентиляции. Вентиляционные установки этих зданий при большом числе объединяют в вентиляционные центры. При этом приточные центры размещают в подвальных и цокольных помещениях или на первом этаже обслуживаемых зданий. Отдельные приточные установки могут быть размещены и на этажах обслуживаемого здания. Вытяжные центры располагают, как правило, на технических этажах или на чердаках.

Чтобы шум от вентиляционных установок с механическим побуждением движения воздуха не проникал в лекционные залы, операционные и больничные палаты, зрительные залы театров, кинотеатров и клубов, классы в школах и т.д., не следует размещать такие установки под или над этими помещениями.

При проектировании необходимо предусматривать раздельные приточно-вытяжные системы вентиляции для следующих блоков зданий: учебных и лабораторных в вузах; лабораторных, вспомогательных и административно-хозяйственных в научно-исследовательских институтах и на предприятиях.

В общественных зданиях не допускается объединение горизонтальными каналами вытяжных отверстий нескольких помещений. Не до-пускается присоединение вытяжных отверстий помещений санитарных узлов и вытяжных отверстий других помещений к одному каналу или к одной шахте.

В помещениях вспомогательных зданий и во вспомогательных помещениях промышленных предприятий в теплый период года, как правило, предусматривается подача воздуха естественным путем через открывающиеся окна и двери. Механическая приточная вентиляция предусматривается только для помещений, где нельзя организовать естественную вентиляцию, а также при необходимости специальной обработки наружного воздуха.

В холодный и переходный периоды года подачу воздуха с механическим побуждением следует предусматривать для помещений, в которых воздухообмен установлен более однократного в 1ч, а также для возмещения воздуха, удаляемого из душевых, уборных и помещений сушки и обеспыливания одежды. Для остальных помещений допускается предусматривать естественную подачу воздуха.

При организации приточной вентиляции в холодный и переходный периоды года подачу подогретого воздуха следует предусматривать в верхнюю зону:

· непосредственно в помещения;

· сосредоточенно в коридор для помещений, воздухообмен в которых установлен по вытяжке;

· в помещениях гардеробных для возмещения воздуха, удаляемого из душевых.

Удаление воздуха из вспомогательных зданий и помещений промышленных предприятий допускается как с естественным, так и с механическим побуждением.

Между административно-конторскими помещениями, размещаемыми в производственных зданиях, и цехами с выделением вредных веществ 1-го и 2-го класса опасности необходимо предусматривать коридоры и шлюзы. Подачу воздуха в шлюзы проектируют в соответствии с требованиями норм.

11.3. Приточные и вытяжные камеры

В тех случаях, когда устанавливаемое внутри здания вентиляционное оборудование приточных и вытяжных установок создает шум при работе выше допускаемого для обслуживаемого помещения или когда условия технологического процесса не позволяют размещать его в этом помещении, это оборудование размещают в изолированных помещениях, называемых вентиляционными камерами. Вентиляционные камеры должны соответствовать требованиям взрывопожарной, взрывной и пожарной безопасности, предъявляемым к тем помещениям, которые они обслуживают. Вентиляционные камеры выполняют из несгораемых материалов для зданий I и II степени огнестойкости и из трудносгораемых материалов для зданий других степеней огнестойкости.

Приточные и вытяжные камеры в производственных одноэтажных зданиях рекомендуется размещать внутри помещений, на антресолях, этажерках, в межферменном пространстве и на кровлях. Приточные камеры следует располагать с учетом забора воздуха из незагрязненных зон и исходя из минимальных приведенных затрат. Приточные камеры и кондиционеры в общественных и административных зданиях, а также во вспомогательных помещениях производственных предприятий следует проектировать в нижних частях здания (преимущественно в первых этажах), вытяжные камеры - в верхних частях здания (верхние этажи, чердаки). В многоэтажных зданиях с большим количеством вентиляционных систем рекомендуется устраивать технические этажи. Агрегаты приточных и вытяжных вентиляционных систем не следует располагать в одной камере.

Оборудование, кроме оборудования воздушных и воздушно-тепловых завес с рециркуляцией и без рециркуляции воздуха не допускается размещать в обслуживаемых помещениях:

а) складов категорий А, Б и В;

б) жилых, общественных и административно-бытовых зданий, кроме оборудования с расходом воздуха 10 тыс.м³/ч и менее.

Оборудование систем аварийной вентиляции и местных отсосов допускается размещать в обслуживаемых ими помещениях. Оборудование систем помещений категорий А и Б, а также оборудование систем местных отсосов взрывоопасных смесей не допускается размещать в помещениях подвалов.

При проектировании помещений для вентиляционного оборудования в жилых, общественных, административно-бытовых и производственных зданиях следует соблюдать требования СНиП 2.09.02-85*.

Помещения для оборудования вытяжных систем следует относить к категориям по взрывопожарной и пожарной опасности помещений, которые они обслуживают.

Категорию помещений для оборудования систем местных отсосов, удаляющих взрывоопасные смеси от технологического оборудования, размещенного в помещениях категорий В, Г и Д, в общественных и административно-бытовых помещениях, следует устанавливать расчетом или принимать А или Б.

Помещения для оборудования систем местных отсосов взрывоопасных пылевоздушных смесей с пылеуловителями мокрой очистки, размещенными перед вентиляторами, допускается при обосновании относить к помещениям категории Д.

Помещения для оборудования вытяжных систем общеобменной вентиляции жилых, общественных и административно-бытовых помещений следует относить к категории Д.

Помещения для оборудования вытяжных систем, обслуживающих несколько помещений различных категорий по взрывопожарной и пожарной опасности, следует относить к более опасной категории.

Помещения для оборудования приточных систем следует относить:

а) к категории В, если в них размещены фильтры с маслом вместимостью 75 л и более (массой 60 кг и более) в одной из систем;

б) к категории В, если система работает с рециркуляцией воздуха из помещений категории В, кроме случаев, когда воздух забирается из помещений без выделений горючих газов и пыли или когда для очистки воздуха от пыли применяют пенные или мокрые пылеуловители;

в) к категории помещений, теплота воздуха которых используется в воздуховоздушных теплоутилизаторах;

г) к категории Д в остальных случаях.

Помещения для оборудования приточных систем, обслуживающих несколько помещений различных категорий по взрывопожарной и пожарной опасности, следует относить к более опасной категории.

Помещения для вентиляционного оборудования следует размещать в пределах пожарного отсека, в котором находятся обслуживаемые помещения. Помещения для вентиляционного оборудования допускается размещать за противопожарной стеной пожарного отсека или в пределах противопожарной зоны в зданиях I, II и III степеней огнестойкости. При этом помещение должно непосредственно примыкать к противопожарной стене, в нем не следует размещать оборудование для обслуживания помещений, находящихся по разные стороны противопожарной стены, а на воздуховодах, пересека­ющих противопожарную стену, следует предусматривать огнезадерживающие клапаны. В производственных и общественных зданиях, где устанавливается вентиляционное оборудование для пяти и более систем, необходимо предусматривать помещение для ремонта оборудования, а также для регенерации масла фильтров, если отсутствуют централизованные ремонтные мастерские или центральные установки для регенерации масла.

При компоновке вентиляционных систем и размещении камер следует руководствоваться следующими соображениями:

· радиус действия систем должен быть оптимальным как по технико-экономическим, так и по конструктивным соображениям (50-60 м); вентиляционные системы должны обслуживать помещения, близкие по характеру производства и метеорологическим условиям;

· недопустимо объединение вытяжных устройств, отсасывающих пыльный и влажный воздух, легкоконденсирующиеся пары и пыль, ядовитые вещества и другие вредные выделения, при смешении которых создается ядовитая, воспламеняющаяся или взрывоопасная механическая смесь, а также горючие вещества и газы (например, отсосы от масляных ванн и термических печей);

· необходимо учитывать противопожарные требования.

При проектировании камер должны предусматриваться:

· лестницы, площадки, а также люки и двери для доступа к оборудованию и трубопроводам, требующим обслуживания;

· передвижные или стационарные подъемно-транспортные средства (например, блоки, тали, монорельсы, а в отдельных случаях для громоздкого оборудования, краны);

· электрическое освещение помещений камер и секций, а также помещений для размещения оборудования вентиляционных систем и кондиционеров.

Высота помещения, предназначенного для размещения вентиляционного оборудования, должна приниматься не менее чем на 0,8 м больше высоты оборудования, но не менее 1,8 м от пола до низа выступающих частей коммуникаций и оборудования в местах нерегулярного прохода обслуживающего персонала, и не менее 2 м- в местах регулярного прохода людей.

Ширина прохода для обслуживающего персонала между выступающими частями оборудования, а также между оборудованием и стенами или колоннами должна предусматриваться не менее 0,7 м.

Защитные ограждения следует предусматривать на всасывающих и нагнетательных отверстиях вентиляторов, не присоединенных к воздуховодам.

Прокладывать трубы с легковоспламеняющимися и горючими жидкостями и газами через помещение для вентиляционного оборудования запрещается. Прокладывать канализационные трубы, кроме труб ливневой канализации или труб для сбора воды из вышележащих помещений для вентиляционного оборудования, через помещение для вентиляционного оборудования приточных систем не допускается.
