Устройство воздушных резервуаров

Назначение и характеристики резервуаров

Главный резервуар объемом 300 литров. Предназначен для питания сжатым воздухом всех пневматических потребителей вагона после остановки мотор-компрессора. Располагается вдоль вагона справа перед второй тележкой рядом с мотор-компрессором.

Один запасной резервуар объемом 100 литров (вагоны типа "Еж-3" и номерные) или два объемом по 55 литров каждый (вагоны типа "Е"). Предназначены для питания сжатым воздухом напорной магистрали тормозных цилиндров и магистрали управления в случае разрушения главного резервуара или разрыва трубопроводов напорной магистрали до обратного клапана Э-175. Запасные резервуары размещаются поперек вагона слева перед второй тележкой рядом с тормозным воздухораспределителем.

Уравнительный резервуар объемом 9,5 литров является обособленным видом воздушных резервуаров. Предназначен для искусственного увеличения объема надпоршневой камеры крана машиниста № 334 с целью получения наибольшего числа ступеней служебного пневматического торможения. Уравнительный резервуар расположен вдоль кузова вагона.

Все воздушные резервуары (рис. 4.2) состоят из обечайки ― стального цилиндра (5), к которой с двух сторон приварены сферические днища (1). Сваривание днищ заодно с обечайкой производится с применением центрирующих колец ― обручей (6), которые в начале привариваются изнутри к днищам таким образом, что часть центрирующего кольца выступает по окружности за торец днища на 15÷18 мм. Далее, этими кольцами днища вставляются в обечайку и, после этого, наружным швом (7) свариваются друг с другом.

На одном из сферических днищ размещается входной штуцер (2), а также приварена табличка (3), на которой клеймами выбивают основные данные:

· Наименование завода-изготовителя

· Дата изготовления

· Номер воздушного резервуара

· Объем и рабочее давление воздуха

На обечайке находится выходной штуцер (2А), а также штуцер для сливного краника (4).

Резервуар состоит:

1 - сферические днища
2 - штуцер
3 - паспортная табличка
4 - сливной краник
5 - обечайка
6 - центрирующие кольца
7 - сварной шов

А) Толщина стенок днищ и обечайки у главного резервуара составляет 5,5 мм и 4,0 мм соответственно.

Б) Толщина стенок всего запасного резервуара, а также уравнительного составляет соответственно 3,0 мм и 1,9 мм.

Каждый воздушный резервуар за время своей службы проходит следующие виды осмотров и освидетельствований.

1. Наружный осмотр. При этом резервуар осматривается на предмет отсутствия видимых трещин и вмятин, дутья воздуха со стороны штуцеров. Проверяется качество подвески и покраски резервуара, а также в некоторых случаях (при проведении гидравлического испытания) ― на срез резьбы штуцеров, который не должен превышать 20% от общего числа витков.

2. Наружный и внутренний осмотр с проведением гидравлического испытания. Проводится один раз в 4 года (плюс 6 месяцев). В этом случае после проведения наружного осмотра согласно п.1, а также внутреннего осмотра стенок резервуара через открытые штуцеры приступают к наполнению резервуара теплой водой с созданием избыточного давления, превышающего рабочее давление воздуха на 5 АТ. На номерных вагонах главный и запасной резервуар испытывают с поднятием избыточного давления воды до 15 АТ. После того, как это давление будет выдержано в течении 5 мин., его сбрасывают, а воду сливают. Далее приступают к отстукиванию киянкой стенок резервуара и сварных швов. При этом звук должен быть чистым и звонким, указывающим на отсутствие внутренних трещин в структуре металла и на монолитность всей конструкции.

Использование воды при таких испытаниях продиктовано опасностью разлета осколков стенок резервуара в случае его разрыва. Это может произойти из-за резкого расширения воздуха после его сжатия, а вода ― несжимаема, и поэтому травмирование обслуживающего персонала в случае разрыва резервуара не произойдет. Теплая вода нужна для исключения отложения конденсата на стенках резервуара.

После проведения гидравлического испытания на каждом резервуаре белой краской через трафарет наносят надпись со следующими данными: место и дата испытания, номер резервуара, давление при испытании и объем.

3. Рентген сварных швов. Выполняется при изготовлении нового воздушного резервуара, а также один раз в 15 лет.

На каждый резервуар заводится технический паспорт, в который заносятся все его эксплуатационные характеристики, а также данные о проведенных технических освидетельствованиях.

К обслуживанию резервуаров допускаются лица, успешно сдавшие экзамен на специальный технический минимум.

Обратные клапаны предназначены для пропуска сжатого воздуха в одном направлении - в направлении соответствующего воздушного резервуара и предотвращении его пропуска в противоположном направлении. На каждом вагоне установлены минимум два обратных клапана.

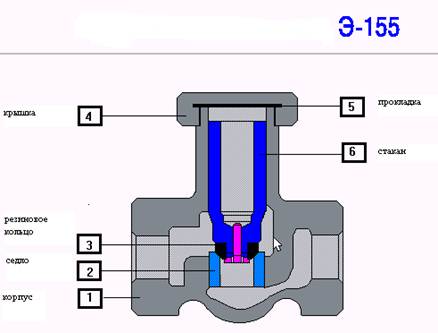

Обратный клапан типа Э-155 имеет трубную резьбу диаметром 1¹/₄" и устанавливается перед главным резервуаром. Предназначен для предотвращения выхода сжатого воздуха из главного резервуара в обратную сторону после остановки мотор-компрессора. После остановки компрессора обеспечивает сохранение воздуха в главном резервуаре, чем облегчает последующий пуск компрессора.

Обратный клапан типа Э-175 имеет трубную резьбу диаметром 1/2" и устанавливается перед запасным резервуаром. Предназначен для предотвращения выхода сжатого воздуха из запасного резервуара в обратную сторону при разрыве главного резервуара или трубопроводов напорной магистрали, проходящих под кузовом вагона и заканчивающихся до обратного клапана Э-175.

Для правильного монтажа клапанов в соответствующем трубопроводе напорной магистрали на корпусе каждого из них отлита стрелка, указывающая направление движения сжатого воздуха при открытом клапане.

Отличие обратных клапанов друг от друга заключается в следующем. Клапан Э - 155 в три раза больше Э - 175, и имеет снизу латунного стакана резиновое кольцо для уплотнения посадочной поверхности, посадочная поверхность Э - 175 просто притерта к своему седлу. При этом оба стакана и выполняют роль клапанов при пропуске сжатого воздуха.
