Лопастные, фрезерные и твердосплавные бурильные головки

Лопастные бурильные головки (рис. 10.5., а ) просты по конструкции и изготовлению, работают в режиме резания, без ударов и вибраций. Поэтому по сравнению с шарошечными бурильными головками они обеспечивают лучшую сохранность керна. Недостатки лопастных бурильных головок в общем те же, что и лопастных долот: относительно узкая область применения, возможное уменьшение диаметра скважины и др.

В состав бурильной головки входят пулевидный корпус 1, составляющие с этим корпусом единое целое (обычно приварные) лопасти 2 и резцы 3, а также промывочные сопла 4. Рабочие поверхности лопастей 2 и режущие кромки резцов 3 обычно армируют износостойким твердым сплавом. Бурильные головки, предназначенные для колонкового бурения в слабых породах, армируют чаще всего зернистым литым (направляемым) сплавом, бурильные головки для мягких и средне-мягких пород - вставными штырями из карбида вольфрама (рис. 10.5., б).

Бурильные головки (рис. 10.5., в, г)напоминают по форме и действию фрезерное долото и могут быть названы фрезерными. Они эффективны при роторном бурении с отбором керна.

Твердосплавные бурильные головки (коронки) представляют собой обычно цилиндрические кольца с закрепленными в них твердосплавными режущими элементами в виде резцов, зубцов или пластинок. Они применяются при бурении мелких колонковых скважин в основном на твердые полезные ископаемые.

В России выпускаются лопастные бурильные головки только одной разновидности (см. рис. 10.5.,б), которые можно отнести к фрезерным. Эти бурильные головки разработаны для роторного бурения в комплекте с колонковым снарядом с несъемным керноприемником. Они предназначены для отбора керна в мягких породах (красноцветные моренные отложения, суглинки, мягкие глины, мел, мягкие и слабые известняки, мергели и т.п.).

Для колонкового бурения скважин небольшого диаметра, преимущественно геологоразведочных, серийно выпускаются тонкостенные твердосплавные коронки.

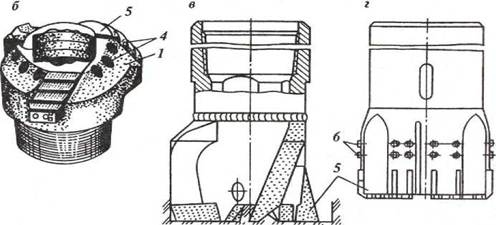

Рис. 10.5. Лопастные и фрезерные бурильные головки:

а - фирмы "Эй-Уан Бит энд Тул"; б - 11НК189/80МИ; в, г - румынские; 1- корпус долота; 2- лопасти; 3- резцы; 4- промывочные сопла; 5 - твердосплавные режущие инструменты; 6 - боковые промывочные сопла.
