Переводники для бурильных колонн

Рис. 12.6. Утяжеленные бурильные трубы с замками УБТСЗ

Для повышения износостойкости и прочности резьбовых соединений и экономии легированных сталей применяют УБТ с приваренными высокопрочными концами. Приварка может быть выполнена дуговым методом под слоем флюса или контактной электросваркой. Резьбовые концы длиной 500-1500 мм изготовляют из легированной стали с механическими свойствами, по ГОСТ 5286-75, т.е. 3-102 вместо 3-101 и 3-122 вместо 3-121. Использование такого профиля повышает на 20 - 30 % износостойкость и прочность резьбовых соединений.

Для повышения динамической прочности и износостойкости при бурении в особо тяжелых условиях рекомендуется применять профили резьб МК и СК-90 с увеличенным шагом 7 и 8 мм, основные размеры которых приведены в табл. 5.19. Так, износостойкость резьбы МК-90 с крупным шагом 8 мм повышается на 60 - 65 %, а предел выносливости - на 25 %.

Резьбу СК-90 с углом профиля 90° рекомендуется применять в нижней части колонны при роторном способе бурения.

Переводники предназначены для соединения между собой частей бурильной колонны и присоединения ее к вертлюгу, забойному двигателю, долоту и т.д. Для бурильных колонн изготовляют переводники следующих типов: П - переходные, М - муфтовые, Н - ниппельные.

В зависимости от соотношений диаметров замковых резьб на концах переводники каждого типа могут быть различной конфигурации: цилиндрической, ступенчатой.

Переводники каждого типа и исполнения изготовляют с замковой резьбой как правого, так и левого направления нарезки. Размеры резьбы и требования к ее качеству должны соответствовать ГОСТ 5286 - 75 для бурильных замков.

Переводники для бурильных колонн изготовляются в соответствии с требованиями ГОСТ 7360-82Е. Указанный стандарт предусматривает изготовление 90 типоразмеров переводников, которые охватывают практически все необходимые случаи их применения - рис. 12.7.

В условное обозначение переводников входит типоразмер переводника, а переводников с резьбами левого направления нарезки - буква Л.

Пример условного обозначения переводника типа М с резьбами 3-147/171: М-147/171 ГОСТ 7360-82Е. То же, типа П: П-147/171 ГОСТ 7360-82Е. То же, с резьбами левого направления нарезки: П-147/171-Л ГОСТ 7360-82Е.

Переводники изготовляются из стали марки 40ХН и по ГОСТ 4543 - 71 или из других никельсодержащих марок сталей.

На наружной цилиндрической поверхности каждого переводника протачивается поясок для маркировки шириной 10 мм и глубиной 1 мм. На переводниках исполнения цилиндрической конфигурации этот поясок находится посредине цилиндрической части; на переводниках ступенчатой конфигурации - на цилиндрической поверхности большого наружного диаметра на расстоянии 20 мм от переходной фаски.

На переводниках с левыми резьбами рядом с маркировочным пояском протачивается опознавательный поясок шириной 5 и глубиной 1 мм. Технические требования к переводникам для бурильных труб, а также требования к ним в части правил приемки, методов испытаний, маркировки, упаковки, транспортирования и хранения идентичны соответствующим требованиям по ГОСТ 5286-75.

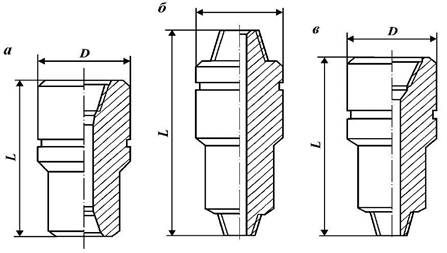

Рис. 12.7. Переводники для бурильных колонн ступенчатой конфигурации:

а - муфтовый; б - ниппельный; в - переходный
