Обратные клапаны для бурильных труб

Рис. 12.8. Протекторное резиновое кольцо для бурильных труб

Для предохранения колец от повреждения при работе обсадная колонна не должна иметь технических повреждений. Центрование буровой вышки и ротора относительно устья скважины при спускоподъемных операциях должно обеспечивать прохождение через ротор колец и замков бурильных труб без посадок и ударов.

Обратные клапаны для бурильных предназначены для предотвращения газонефтеводопроявления пластов через бурильные трубы в процессе бурения. При бурении скважины клапаны, установленные в колонне бурильных труб под нижним переводником ведущей трубы, работают в среде бурового промывочного раствора.

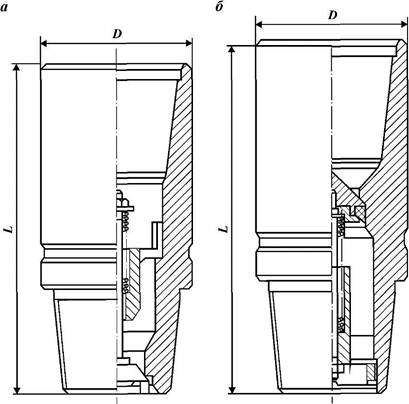

Серийное производство обратных клапанов для бурильных колонн осуществляется по ОСТ 39-096 - 79, в соответствии с которым предусмотрено изготовление 10 типоразмеров клапанов, включающих: тип 1 - клапаны тарельчатые - КОБ Т (рис. 12.9, а), тип 2 - клапаны конусные с резиновыми уплотнениями - КОБ (рис. 12.9, б).

Клапаны могут изготовляться с правыми или левыми замковыми резьбами. Условное обозначение клапана: КОБ - клапан обратный бурильный; Т - тарельчатый тип; двух- или трехзначное число — наружный диаметр лапана; двух- или трехзначное число с буквой 3 - условное обозначение замковой резьбы по ГОСТ 5286 - 75, а в случае левой резьбы к обозначению замковой резьбы добавляется буква Л.

Примеры условного обозначения клапанов в технической документации или при заказе: клапана с наружным диаметром 108 мм тарельчатого типа - КОБ Т 108-3-88 ОСТ 39-096 - 79; клапана с наружным диаметром 178 мм конусного типа с резиновым уплотнением - КОБ 178-3-147 ОСТ 39-096-79.

Рабочее давление, выдерживаемое при запирании, для клапанов тарельчатого типа диаметрами 80 - 133 мм - 15 МПа, а для конусных клапанов с резиновыми уплотнениями диаметрами 146 - 203 мм - 35 МПа. Максимальная температура рабочей среды при эксплуатации клапанов - не более 100 °С.
