Шлюз

Шлюз (gateway) H.323 соответствует характеристикам конечных точек сети ком­мутируемых линий (Switched Circuit Network – SCN) и Н.323. Он различает форматы передачи данных, звука и видео, а также системы связи и протоколы. Сюда же отно­сится установка и разрыв соединений в сетях IP и SCN.

Шлюзы необязательны, если нет необходимости в соединении SCN. Следова­тельно, конечные точки Н.323 можно соединить непосредственно по пакетной сети, без соединения с шлюзом. Шлюз действует в сети как терминал Н.323 или MCU ли­бо как терминал SCN или MCU в сети SCN, как показано на рис. 11.3.

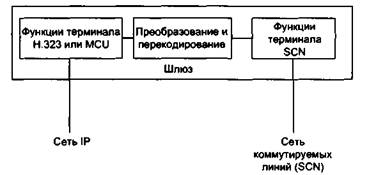

Рис. 11.3. Элементы шлюза Н.323

Контроллер зоны (gatekeeper) необязателен, он предоставляет конечным точкам Н.323 услуги управления на уровне вызова служб. В системах Н.323 контроллер зоны логически отделен от других сетевых элементов. Если реализовано несколько контроллеров зоны, взаимодействие между ними осуществляется неопределенным способом.

Для дистанционного поиска пользователей контроллер зоны может использовать простую последовательность запросов и ответов (запрос расположения (Location Request – LRQ) и подтверждение расположения (Location Confirmation – LCF)). Новые версии протокола Н.323, такие как 4 и 5, содержат рекомендации для специ­фикации селекторной связи контроллера зоны. На основании стандарта Н.323 v3 соглашение Annex G/H.225.0 предусматривает "Связь между административными доменами". Это новое приложение обеспечивает контроллеры зоны Н.323 способ­ностью осуществлять преобразование адресов и обмен информацией о тарификации масштабным способом, что облегчает разработку крупномасштабных сетей на осно­вании спецификации Н.323.

Однако другой протокол, открытый протокол взаиморасчетов (Open Settlements Protocol – OSP), также определенный Европейским институтом телекоммуникаци­онных стандартов (European Telecommunication Standards Institute – ETSI) как TS 101 321, как правило, используется для обеспечения взаимодействия шлюзов и кон­троллеров зоны внутри домена. Протокол OSP предоставляет механизм, обеспечи­вающий внутри домена обмен информацией о тарификации, авторизации и взаимо­расчетах между операторами Интернет-телефонии.

Если в системе Н.323 присутствует контроллер зоны, он должен осуществлять следующее.

■ Преобразование адресов (address translation). Преобразует псевдонимы конеч­ных точек в IP-адреса Н.323 (такие как pcl@cisco.com) или адреса Е.164 (стандартные номера телефона).

■ Управление доступом (admissions control). Обеспечивает авторизованный дос­туп к Н.323 с использованием сообщений ARQ, ACF и ARJ (запрос на доступ, подтверждение доступа и отказ в доступе), обсуждаемых в разделе "Передача сигналов RAS" далее в этой главе.

■ Управление пропускной способностью (bandwidth control). Заключается в управ­лении пропускной способностью конечных точек с использованием сообще­ний BRQ, BCF и BRJ (запрос пропускной способности, подтверждение про­пускной способности и отказ в пропускной способности), обсуждаемых в раз­деле "Передача сигналов RAS" далее в этой главе.

■ Управление зоной (zone management). Предоставляется зарегистрированным терминалам, шлюзам и MCU. Подробно обсуждается в разделе "Передача сигналов RAS" далее в этой главе.

Необязательно, но контроллер зоны может поддерживать следующие функцио­нальные возможности.

■ Передача сигналов управления вызовом (call control signaling). Использование модели контроллера зоны маршрутизируемой передачи сигналов вызова (Gate­keeper Routed Call Signaling – GKRCS) рассматривается в разделе "Управле­ние передачей сигналов вызова (Н.225)" далее в этой главе.

■ Авторизация вызова (call authorization). Позволяет контроллеру зоны ограни­чить доступ к некоторым терминалам и шлюзам, а также ограничивать доступ на основании текущего времени суток.

■ Управление пропускной способностью (bandwidth management). Позволяет кон­троллеру зоны отвергнуть запрос на доступ, если нет необходимой пропуск­ной способности.

■ Управление вызовом (call management). Набор служб, включая поддержку ак­тивного списка вызова, который можно использовать для указания того, что конечная точка занята.
