ВЫВОДЫ (по функциональному моделированию)

Рисунок 2. Пример OSTN диаграммы

Рисунок 1. Пример PFDD диаграммы.

На рис.1 изображена диаграмма PFDD, являющаяся графическим отображение сценария обработки детали. Прямоугольники на диаграмме PFDD называются функциональными элементами или элементами поведения (Unit of Behavior, UOB) и обозначают событие, стадию процесса или принятие решения. Каждый UOB имеет свое имя, отображаемое в глагольном наклонении и уникальный номер. Стрелки или линии являются отображением перемещения детали между UOB-блоками в ходе процесса. Линии бывают следующих видов:

Обозначение	Описание
	Старшая (Precedence) - сплошная линия, связывающая UOB. Рисуется слева направо или сверху вниз. Показывает, что работа-источник должна завершиться прежде, чем работа-цель начнется
	Потоки объектов (Object Flow)- стрелка с двумя наконечниками используется для описания того факта, что объект (деталь) используется в двух или более единицах работы, например, когда объект порождается в одной работе и используется в другой.
	Отношения (Relational Link)- пунктирная линия, использующаяся для изображения связей между UOB

Объект, обозначенный J1 - называется перекрестком (Junction). Перекрестки используются для отображения логики взаимодействия стрелок (потоков) при слиянии и разветвлении или для отображения множества событий, которые могут или должны быть завершены перед началом следующей работы. Различают перекрестки для слияния (Fan-in Junction) и разветвления (Fan-out Junction) стрелок. Перекресток не может использоваться одновременно для слияния и для разветвления. При внесении перекрестка в диаграмму необходимо указать тип перекрестка. Классификация возможных типов перекрестков приведена в таблице.

Таблица 1.4. Типы перекрестков
Обозначение	Наименование	Смысл в случае слияния стрелок (Fan-in Junction)	Смысл в случае разветвления стрелок (Fan-out Junction)
	Asynchronous AND	Все предшествующие процессы должны быть завершены	Все следующие процессы должны быть запущены
	Synchronous AND	Все предшествующие процессы завершены одновременно	Все следующие процессы запускаются одновременно
	Asynchronous OR	Один или несколько предшествующих процессов должныбыть завершены	Один или несколько следующих процессов должны быть запущены
	Synchronous OR	Один или несколько предшествующих процессов завершены одновременно	Один или несколько следующих процессов запускаются одновременно
	XOR (Exclusive OR)	Только один предшествующий процесс завершен	Только один следующий процесс запускается

Все перекрестки в PFDD диаграмме нумеруются, каждый номер имеет префикс "J".

Сценарий, отображаемый на диаграмме, можно описать в следующем виде:

Деталь поступает в окрасочный цех, подготовленной к окраске. В процессе окраски наносится один слой эмали при высокой температуре. После этого, производится сушка детали, после которой начинается этап проверки качества нанесенного слоя. Если тест подтверждает недостаточное качество нанесенного слоя (недостаточную толщину, неоднородность и т.д.), то деталь заново пропускается через цех окраски. Если деталь успешно проходит контроль качества, то она отправляется в следующий цех для дальнейшей обработки.

Каждый функциональный блок UOB может иметь последовательность декомпозиций, и, следовательно, может быть детализирован с любой необходимой точностью. Под декомпозицией мы понимаем представление каждого UOB с помощью отдельной IDEF3 диаграммы. Например, мы можем декомпозировать UOB "Окрасить Деталь", представив его отдельным процессом и построив для него свою PFDD диаграмму. При этом эта диаграмма будет называться дочерней, по отношению к изображенной на рис. 1, а та, соответственно родительской. Номера UOB дочерних диаграмм имеют сквозную нумерацию, т.е., если родительский UOB имеет номер "1", то блоки UOB на его декомпозиции будут соответственно иметь номера "1.1", "1.2" и т.д. Применение принципа декомпозиции в IDEF3 позволяет структурировано описывать процессы с любым требуемым уровнем детализации.

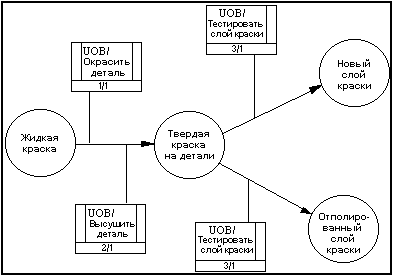

Если диаграммы PFDD представляют технологический процесс "С точки зрения наблюдателя", то другой класс диаграмм IDEF3 OSTN позволяет рассматривать тот же самый процесс "С точки зрения объекта". На рис.2 представлено отображение процесса окраски с точки зрения OSTN диаграммы. Состояния объекта (в нашем случае детали) и Изменение состояния являются ключевыми понятиями OSTN диаграммы. Состояния объекта отображаются окружностями, а их изменения направленными линиями. Каждая линия имеет ссылку на соответствующий функциональный блок UOB, в результате которого произошло отображаемое ей изменение состояния объекта.

Объект ссылки. Объект ссылки в IDEF3 выражает некую идею, концепцию или данные, которые нельзя связать со стрелкой, перекрестком или работой (рис. 3). Объект ссылки изображается в виде прямоугольника, похожего на прямоугольник работы. В качестве имени можно использовать имя какой-либо стрелки с других диаграмм или имя сущности из модели данных. Объекты ссылки должны быть связаны с единицами работ или перекрестками пунктирными линиями. Официальная спецификация IDEF3 различает три стиля объектов ссылок - безусловные (unconditional), синхронные (synchronous) и асинхронные (asynchronous). BPwin поддерживает только безусловные объекты ссылок. Синхронные и асинхронные объекты ссылок, используемые в диаграммах переходов состояний объектов, не поддерживаются.

Рисунок 3. Объект ссылки

При внесении объектов ссылок помимо имени следует указывать тип объекта ссылки. Типы объектов ссылок приведены в табл. 1.5.

Таблица 1.5. Типы объектов ссылок
Тип объекта ссылки	Цель описания
OBJECT	Описывает участие важного объекта в работе
GOTO	Инструмент циклического перехода (в повторяющейся последовательности работ), возможно на текущей диаграмме, но не обязательно. Если все работы цикла присутствуют на текущей диаграмме, цикл может также изображаться стрелкой, возвращающейся на стартовую работу. GOTO может ссылаться на перекресток
UOB (Unit of behavior)	Применятся, когда необходимо подчеркнуть множественное использование какой-либо работы, но без цикла. Например, работа "Контроль качества" может быть использована в процессе "Изготовления изделия" несколько раз, после каждой единичкой операции. Обычно этот тип ссылки не используется для моделирования автоматически запускающихся работ
NOTE	Используется для документирования важной информации, относящейся к каким-либо графическим объектам на диаграмме. NOTE является альтернативой внесению текстового объекта в диаграмму
ELAB (Elaboration)	Используется для усовершенствования графиков или их более детального описания. Обычно употребляется для детального описания разветвления и слияния стрелок на перекрестках

Декомпозиция работ. В IDEF3 декомпозиция используется для детализации работ. Методология IDEF3 позволяет декомпозировать работу многократно, т.е. работа может иметь множество дочерних работ. Это позволяет в одной модели описать альтернативные потоки. Возможность множественной декомпозиции предъявляет дополнительные требования к нумерации работ. Так, номер работы состоит из номера родительской работы, версии декомпозиции и собственного номера работы на текущей диаграмме (рис. 1.54).

Рисунок 1.54. Номер единицы работы (UOW)

Рассмотрим процесс декомпозиции диаграмм IDEF3, включающий взаимодействие автора (аналитика) и одного или нескольких экспертов предметной области.

Для структурного анализа бизнес процессов в CASE-системах чаще всего используются методологии IDEF0, IDEF3 и DFD. Когда и какие методологии применять?

IDEF0 лучше всего применять как средство анализа и логического моделирования систем на ранних стадиях работы над проектом. Надо отметить, что использование SADT-моделей ограничивается только стадией анализа, поскольку они не предназначены для проектирования ПО.

Данные анализа, полученные с использованием моделирования IDEF0, обычно используются на стадии разработки моделей IDEF3 и диаграмм потоков данных DFD.

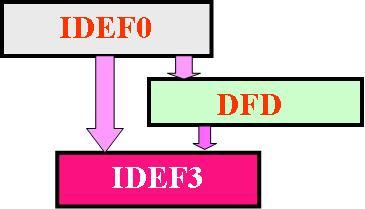

На рис отражена дисциплина взаимного расположения диаграмм в разных методиках. Показано, что IDEF0 диаграмма может быть декомпозирована либо в IDEF0 же, либо в IDEF3, либо в DFD. В свою очередь DFD может быть декомпозирована в DFD или в IDEF3. IDEF3 декомпозируется только в IDEF3 же.

Цель моделирования данных состоит в обеспечении разработчика ПС концептуальной схемой базы данных, которая относительно легко могут быть отображена в любую систему баз данных.

Наиболее распространенным средством моделирования данных являются диаграммы "сущность-связь" (ERD). С их помощью определяются важные для предметной области объекты (сущности), их свойства (атрибуты) и отношения друг с другом (связи). ERD непосредственно используются для проектирования реляционных баз данных.

Нотация ERD была впервые введена П. Ченом (Chen) и получила дальнейшее развитие в работах Баркера. С нотацией Чена вы уже знакомы из курса «Базы данных». Поэтому мы познакомимся с методологией IDEF1X, получившей распространение в CASE-системах.
