Водонапорные башни

Полного соответствия водопотребления и подачи воды насосной станцией II подъема добиться невозможно. Для регулирования подачи и потребления служат водонапорные башни.

Водонапорная башня состоит из следующих основных элементов: водонапорного бака, поддерживающей конструкции (ствола) и отепляющего шатра вокруг бака. В районах с мягким климатом шатры можно не устраивать, но в этом случае бак должен иметь перекрытие. Вода в бак подается по трубе 1, заканчивающейся на уровне наибольшего наполнения. Конец ее может быть оборудован поплавковым клапаном 5, который автоматически закрывает подающую трубу при наполнении бака. Раздача воды из бака происходит по трубам 1 и 2. На трубе 2 устанавливают обратный клапан 3, препятствующий поступлению воды в бак по этой трубе. Конец трубы 2 располагают над дном бака и оборудуют сеткой 4. Трубу 1, служащую для подачи воды в бак и разбора воды из него, называют подающе-разводящей. Задвижка 10 служит для отключения водонапорной башни от сети. Для подачи воды в бак и разбора воды из него могут выполняться отдельные трубы.

Для слива воды в случае переполнения бака служит переливная труба 9, заканчивающаяся в верхней части воронкой 6. К переливной трубе присоединена грязевая труба 7 с задвижкой 8, предназначенная для периодического удаления скапливающегося на дне бака осадка, а также для отвода воды при промывке бака.

Для возможности осмотра бака снаружи и внутри его устанавливают лестницы.

Расстояние между стенками шатра и бака должно составлять около 0,7 м.

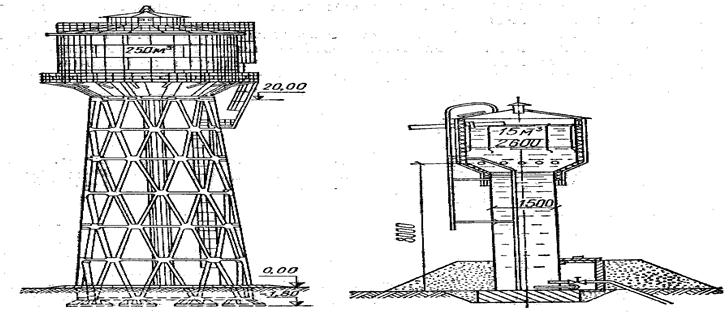

Водонапорные башни бывают железобетонные, кирпичные, металлические и деревянные.

Железобетонные водонапорные башни в конструктивном отношении выполняются двух типов: со стволом в виде сплошного железобетонного цилиндрического стакана и со стволом из опорных колонн.

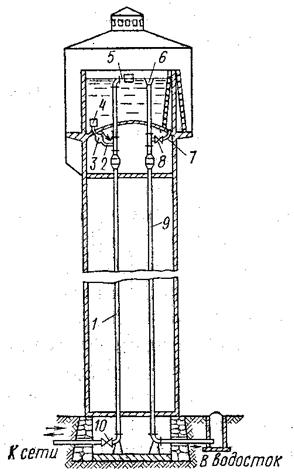

Рис. 2.5. Схема оборудования водонапорной башни трубопроводами

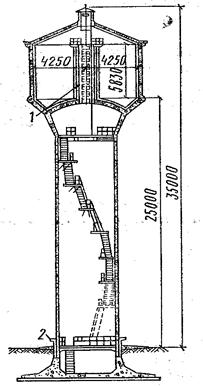

Рис. 2.6. Железобетонная водонапорная башня с цилиндрическим стволом

1 — защитная железобетонная оболочка; 2 — кирпичный цоколь
