Схема устройства и классификация центробежных насосов

Наиболее распространенный тип насосов – центробежный.

Основным рабочим элементом центробежного насоса является рабочее колесо 1 с изогнутыми лопастями 2, расположенное на валу внутри корпуса 3. Корпус насоса соединен со всасывающим 4 и нагнетательным 5 трубопроводами. Перед пуском насоса корпус его и всасывающий трубопровод заполняют жидкостью. При вращении рабочего колеса жидкость, находящаяся между лопастями, под действием центробежной силы отбрасывается к периферии, выходит в спиральную камеру и далее в нагнетательный трубопровод. В центральной части насоса, перед входом в рабочее колесо, возникает разрежение, и вода под действием атмосферного давления направляется из источника по всасывающему трубопроводу в насос.

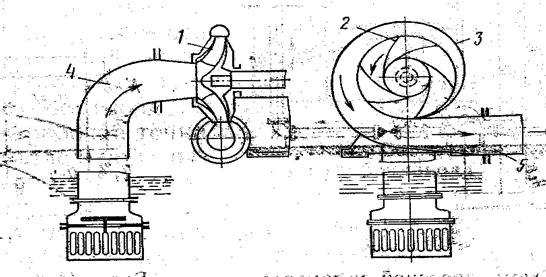

Рис. 2.11. Схема центробежного насоса

Перекачиваемая жидкость получает энергию от вращающегося с частотой 500-3000 об/мин рабочего колеса, в котором лопатки воздействуют на жидкость и заставляют ее двигаться от оси к периферии рабочего колеса. Жидкость с высокой скоростью поступает в спиральный корпус, где происходит преобразование скорости в давление с таким расчетом, чтобы выпустить поток в напорный патрубок с большим давлением и небольшой скорости.

Недостаток центробежных насосов – отсутствие способности самовсасывания, поэтому перед пуском их надо заполнять водой.

Классификация центробежных насосов. Центробежные насосы классифицируют по ряду признаков.

По напору различают насосы низконапорные (до 20 м), средненапорные (от 20 до 60 м) и высоконапорные (более 60 м).

По числу колес насосы делят на одноколесные и многоколесные. Многоколесными, как правило, делают высоконапорные насосы.

По расположению вала насосы бывают горизонтальные и вертикальные.

В зависимости от перекачиваемой жидкости различают насосы водопроводные (водяные), канализационные (фекальные), песковые, грязевые (землесосные) и пр.

При проектировании водопровода любого объекта должно быть определено, сколько воды и какого качества необходимо подать для нужд всех потребителей, расходующих воду на разные цели.

Хозяйственно-питьевые водопроводы должны обеспечивать:

1. хозяйственно-питьевые потребности в районах жилой застройки;

2. полив и мойку территории населенных пунктов;

3. поливка посадок в теплицах и парниках;

4. хозяйственно- бытовые потребности на предприятиях;

5. производственные нужды предприятий, на которые требуется питьевая вода, или на которых не целесообразно сооружать отдельные водопроводы;

6. нужды местной промышленности обслуживающей население;

7. тушение пожаров;

8. собственные нужды станции очистки и подготовки воды и прочие нужды, включая промывку водопроводной сети;

9. нужды сельскохозяйственных производственных комплексов.
