Для осмотра и прочистки канализационной сети на ней сооружают смотровые колодцы. Смотровые колодцы подразделяют на:
линейные, устраиваемые на прямолинейных участках сети через каждые 40-150 м по ее длине;
поворотные, устраиваемые в местах изменения уклона канализационной линии и ее направления в плане;
узловые, устраиваемые в местах соединения линий, и
контрольные, устраиваемые в местах присоединения внутриквартальных и заводских сетей к уличным в пределах застройки кварталов.
Смотровые колодцы можно выполнять из кирпича и сборного железобетона. В плане они могут иметь круглую или прямоугольную форму.
На рис. 5.6 показан простейший узловой канализационный колодец. Он состоит из основания (подготовки и плиты), цилиндрической рабочей камеры и горловины.

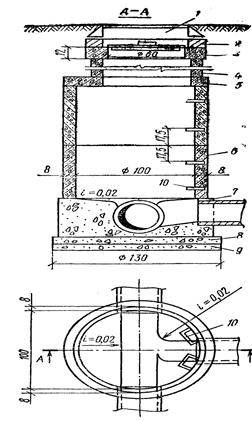

| Рис. 5.6. Типовой круглый колодец из стандартных железобетонных колец для уличной сети диаметром 150-600 мм 1 - круглый люк с крышкой; 2 - регулировочные камни или кирпичная кладка не более четырех рядов; 3 - опорное кольцо; 4 - кольцо диаметром 700 мм и высотой 300-600 мм; 5 - плита; 6 - кольцо диаметром 1000 мм; 7 - регулировочные камни или кирпичная кладка; 8 - плита; 9 - щебеночная подготовка: 10 - скобы |
Колодец состоит из рабочей части, обеспечивающей возможность производства в нем работ, горловины, предназначенной для спуска в рабочую часть, и люка. Высота рабочей части колодца (от полки или площадки лотка до перекрытия) принимается не менее 1,8 м. В рабочей части колодца следует предусматривать установку стальных скоб или навесных лестниц для спуска в смотровой колодец.
Рабочую часть колодца перекрывают плитой с отверстием диаметром 700 мм, на которой устанавливают горловину из колец диаметром 700 мм. Горловину закрывают люком, расположенным в нише дорожной плиты.
