Арматурные сварные изделия

Применение арматуры в конструкциях

Классификация арматуры

Наименование и класс арматуры d, мм Предел текучести, МПа Относительное удлинение, % Модуль упругости, МПа
Стержневая горячекатаная: гладкая класса A-I периодического профиля классов: A-II A-III A-IV A-V A-VI   6…40 10…40 6…40 10…22 10…32 10…22       21 · 104 21 · 104 20 · 104 19 · 104 19 · 104 19· 104
Стержневая термически упрочненная классов: Ат – IIIс Aт – IVс Ат – V Aт - VI 10…38 10…28 10…28 10…28     - 20 · 104 19 · 104 19 · 104 19· 104
Обыкновенная арматурная проволока периодического профиля класса Вр-I   3…5     - 17· 104
Высокопрочная арматурная проволока: гладкая класса В-II периодического профиля класса Вр-II   3…8 3…8     4…6 4…6 20 · 104 20 · 104

П р и м е ч а н и е: дополнительной буквой «С» указывается на возможность стыкования сваркой, буквой «Т» - на термическое упрочнение арматуры.

В качестве ненапрягаемой рабочей арматуры применяют A – III. Для косвенного армирования используют Bp – I. Иногда может применяться в качестве рабочей арматуры A – II. A - I используют в качестве монтажной и для поперечных стержней каркасов.

В качестве напрягаемой арматуры применяют: Aт - IVс, Aт – V, Aт – VI, A - IV, A – V, A – VI, В – II, Вр – II, К – 7, К – 19.

Хорошо свариваются: А–I – A–VI, Aт – IIIс, Aт – IVс, Вр – I.

Нельзя сваривать: Aт – V, Aт – VI, В – II, Вр – II, т.к. теряется эффект упрочнения.

  1. Сварные сетки (Вр – I d = 3…5 мм; A – I, A – III d = 6…10 мм):

а) рулонные (d max = 5 мм);

б) плоские.

Максимальная ширина сетки – 3800 мм; длина ограничивается массой сетки не более 900…1300 кг и не более 9000 мм.

Основные параметры сеток в соответствии с ГОСТ 8478-81 (рис. 14):

а)

а) б)

б)



Рис. 15. Сварные каркасы: а – плоский; б – пространственный.

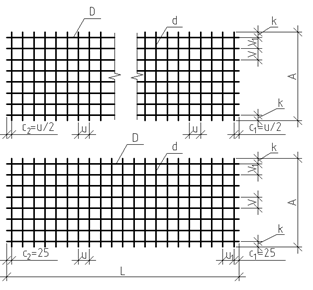

Рис. 14. Сварные сетки: а – рулонная после развертки; б – плоская.


  1. Сварные каркасы (рис. 15):

а) плоские;

б) пространственные.

Соотношение диаметров свариваемых поперечных и продольных стержней должно быть не менее 1/3…1/4.
