Лекция №1. Принципиальная электрическая схема и условно-графическое обозначение компаратора К555СА5

Принципиальная электрическая схема и условно-графическое обозначение компаратора К555СА5

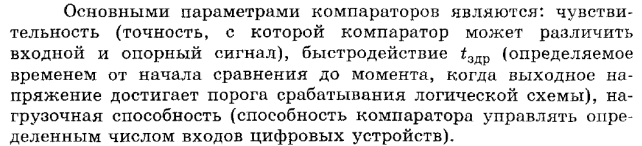

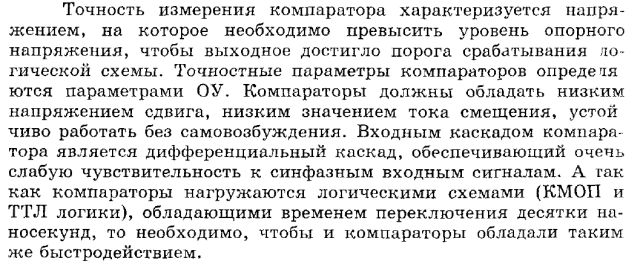

Основные параметры компараторов

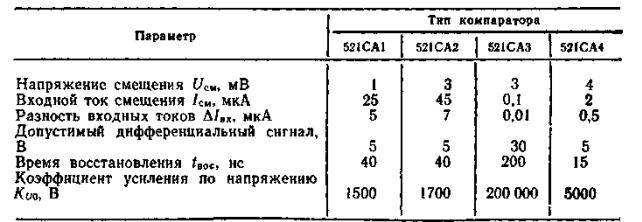

Типовые параметры промышленных компараторов:

· K_u-u»1,5 – 5,0 B/мВ

· U_синф» от ± 5 до ± 15 B;

· U_дифф» от ± 5 до ± 30 B;

· U_см0. » 2 – 5 mB.

· I _см.» 0,02 – 5 mkA.

· U_вых - уровни ТТЛ, ECЛ.

· T _{задерж.вкл}.» от 3 до 300 нс.
