Примеры UseCase-диаграмм

Рисунок 13 - Пример UseCase-диаграммы системы продажи товаров по каталогу

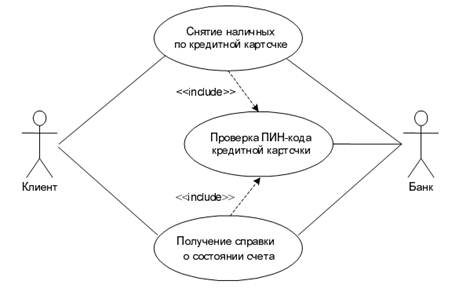

Рисунок 14 - Пример UseCase-диаграммы системы снятия наличных денег со счета

через банкомат

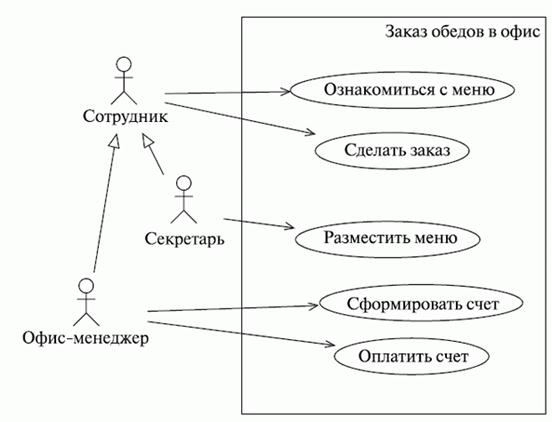

Рисунок 15 - Пример UseCase-диаграммы системы заказов обедов

Диаграммы вариантов использования могут дополняться диаграммами других видов — прежде всего диаграммами активностей, описывающими последовательности действий участвующих компонентов, диаграммами состояний и переходов компонентов, диаграммами классов этих компонентов, и др.

Взаимодействие между вариантами использования и актерами может уточняться на диаграмме кооперации, когда описываются взаимосвязи между сущностью, содержащей эти варианты использования, и окружением или внешней средой этой сущности.
