Конструктивная реализация ЭС

Дадим определения основных изделий ЭС.

Комплекс – два или более изделия, не соединенные на предприятии-изготовителе сборочными операциями и предназначенные для выполнения одной цели (см. рис. 1).

Комплект – два или более изделия, не соединенные на предприятии-изготовителе сборочными операциями и предназначенные для вспомогатель -ных целей. Например, комплект ЗИП (запасное имущество приборов), комплект инструментов.

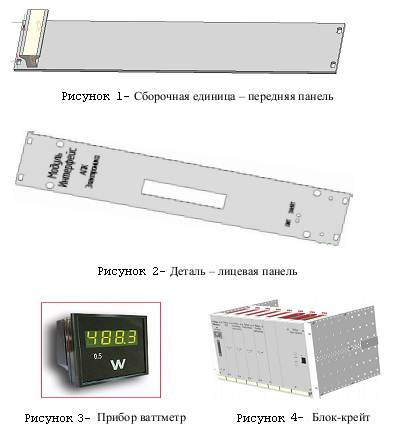

Сборочная единица – изделие, состоящее из двух или более частей с обязательным применением сборочных операций, позволяющих объединить составные элементы в единое целое (рис. 2).

Деталь – изделие, выполненное из однородного по марке и наименованию материала без применения сборочных операций. Допускается применение местной пайки, сварки, склейки (рис. 3).

В сборочных единицах по конструктивной иерархии можно выделить три уровня: приборы, блоки и узлы.

Прибор – сборочная единица, предназначенная для самостоятельного эксплуатационного применения (рис. 4).

Блок – конструктивно и функционально законченная сборочная единица, состоящая из субблоков, кассет и электрорадиоэлементов (ЭРЭ), не имеющая самостоятельного эксплуатационного назначения (рис. 5).

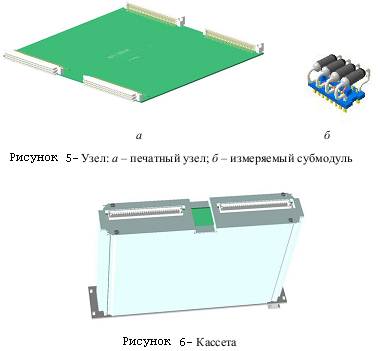

Узел – сборочная единица, состоящая из ограниченного числа деталей и имеющая конструктивную автономию (рис. 6, а). Конструктивную и функциональную автономию имеет функциональный узел – устройство, предназначенное для выполнения одной или ограниченного числа функций (рис. 6, б).

Блоки, субблоки, функциональные узлы конструктивно могут быть выполнены в виде кассеты – функционально и конструктивно законченной сборочной единицы, состоящей из ограниченного количества субблоков, расположенных в одной или нескольких плоскостях, заключенных в рамочную конструкцию, на задней стенке которой имеется разъем врубного типа (рис. 7).

В терминологии Единой системы конструкторской документации ЕСКД) все изделия классифицированы только как комплекс, комплект, сборочная единица и деталь.
