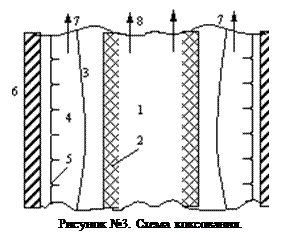

Схема процесса коксования в камере коксовой печи
1. слой сушки;
2. слой начального разложения;
3. пластический слой;
4. слой полукокса;
5. слой кокса;
6. стенки камеры;
7. выделение летучих веществ;
8. выделение водяного пара и смолы.
В процессе коксования при обработке твёрдого топлива при температуре 100-150 оС выделяется гидроскопическая влага.
Т – 150-250 оС – выделение углекислоты;
Т – 250-350 оС выделение гидратной влаги и начинается возгонка смол;
Т – 350-550 оС наиболее активное разложение топлива с выделением водорода Н2, метана СН4, непредельных углеводородов. При этих температурах образуется пластический слой.
В случае прекращения нагрева при этих температурах образуется полукоксовый газ и полукокс.
Если продолжить температуру обработки до 1000-1100 оС происходит выделение оставшихся летучих веществ, а ранее выделившиеся могут распадаться. В результате чего получается кокс и коксовый газ.
При термической переработке (без доступа воздуха) нефти может быть получен:
|
|
1. Газ жидкофазного крекинга t=400-450 оС, Р=4 МПа.
2. Газ парофазного крекинга образуется при t=550-600 оС, Р=О,5МПа.
3. Газ процесса пиролиза t = 600-700 oC, Р=Ратм.
Количество выделяемых газов составляет:
1. 50-60 м3/т сырья.
2. 200-250 м3/т.
3. 400-450 м3/т.
1. подмосковный уголь; 2. торф; 3. донецкий уголь; 4. эстонские сланцы; 5. нефть. | I. Полукоксовый; II. Коксовый; III. жидкофазный крекинг; IV. парофазный крекинг; V. пиролиз. | |||||||||||||||||||
Вид Топлива | Вид Газа | Состав газа, объёмные % | r, | |||||||||||||||||
H2 | СН4 | С2Н6 | С3Н8 | С4Н10 | C2H4 | C3H6 | C4H8 | СnНm | H2S | CO | CO2 | O2 | N2 | |||||||
I | 9,0 | 28,0 | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | 3,5 | 1,5 | 7,8 | 48,5 | ‑ | 1,7 | 1,36 | |||||
I | 20,0 | 19,5 | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | 1,7 | ‑ | 16,0 | 41,2 | ‑ | 1,5 | 1,22 | |||||
II | 57,6 | 22,6 | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | 1,9 | ‑ | 6,8 | 2,3 | 0,8 | 8,0 | 0,47 | |||||
II | 39,0 | 23,8 | ‑ | ‑ | ‑ | ‑ | ‑ | ‑ | 5,7 | ‑ | 10,9 | 18,8 | 0,3 | 0,3 | 0,85 | |||||
III | 6,0 | 30,5 | 18,0 | 15,0 | 6,0 | 4,5 | 7,5 | 6,0 | 6,0 | ‑ | 0,5 | ‑ | ‑ | ‑ | 1,38 | |||||
IV | 7,0 | 32,0 | 14,0 | 6,5 | 2,0 | 12,5 | 15,0 | 6,0 | 5,0 | ‑ | ‑ | ‑ | ‑ | ‑ | 1,28 | |||||
V | 14,0 | 41,0 | 12,0 | ‑ | ‑ | 17,0 | 9,0 | 5,0 | ‑ | ‑ | 0,8 | 0,8 | 0,2 | 0,2 | 1,0 | |||||
