Схемы источников сигналов приведены на рис. 19.11 и 19.12.
Рис.19.11.
Рис. 19.12
Схемы измерения.

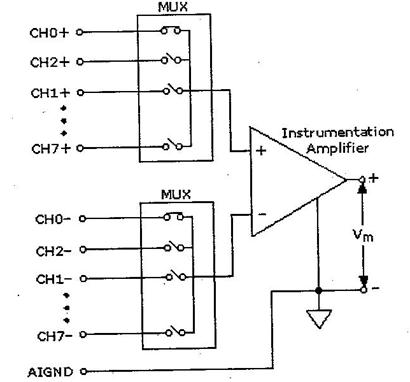

Рис.19.13. Дифференциальная схема измерения для плавающих источников на рис.19.11.
В этой схеме в устройстве MUX производится поочередное подключение источников к операционному усилителю.

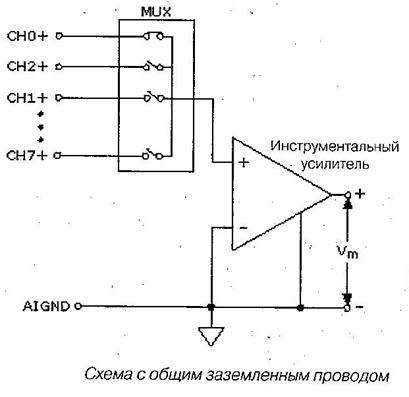

Рис.19.14. Схема измерения для заземленных источников на рис.19.12

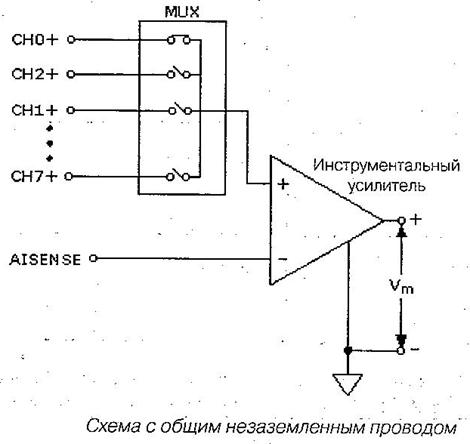

Рис.19.15. Схема измерения для объединенных в общий полюс плавающих источников на рис.19.11.
В схеме на рис.19.13. имеется сигнал общего вида, который не должен превышать определенного уровня.

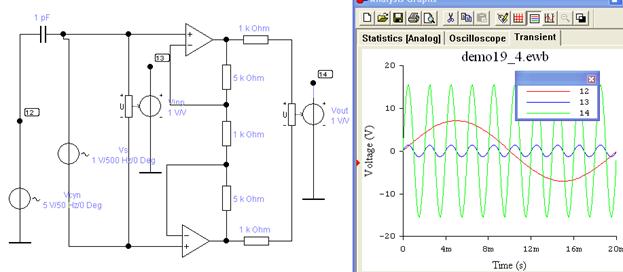

Рис.19.16. К влиянию сигнала общего вида Vsyn. При малом сигнале (f=50Гц, Vcyn=5В) неискаженное выходное напряжение Vout при синусоидальном входном напряжении Vinp

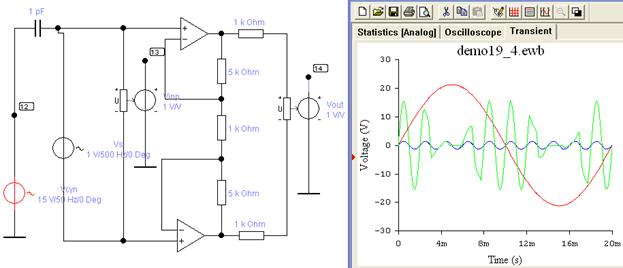

Рис.19.17. К влиянию сигнала общего вида Vsyn. При большом сигнале (f=50Гц, Vcyn=15В) искаженное выходное напряжение Vout на участках, где ucyn(t) > 5В при синусоидальном входном напряжении Vinp.
