Теплообменные аппараты. Теплообменные аппараты предназначены для проведения теплообменных процессов

Теплообменные аппараты предназначены для проведения теплообменных процессов. По принципу действия делятся на рекуперативные, регенеративные, смесительные.

1) В рекуперативных аппаратах теплоносители разделены стенкой, тепло передается через стенку.

2) В регенеративных аппаратах - одна и та же поверхность омывается попеременно различными теплоносителями. Один теплоноситель нагревает поверхность, а сам охлаждается, другой принимает тепло от поверхности – нагревается. Таким образом, необходимо наличие твердых тел, которые бы аккумулировали тепло.

3) В смесительных – передача тепла происходит при непосредственном соприкосновении теплоносителей.

Рассмотрим подробнее.

1) Рекуперативные теплообменные аппараты. Главная черта таких аппаратов: наличие поверхности разделяющей теплоносители.

А) В зависимости от конструкции поверхности теплообмена рекуператоры подразделяются на – кожухотрубчатые, 2-х трубчатые, змеевиковые, спиральные, оросительные. Рассмотрим кожухотрубчатые теплообменники - наиболее распространенные в химической технике. Они надежны, просты, имеют большую F теплообмена. Рассмотрим к ожухотрубчатый теплообменник жесткой конструкции (одноходовой).

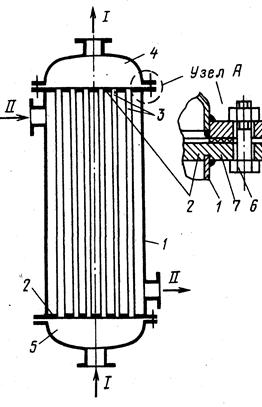

Состоит из: 1- цилиндрическая обечайка-кожух,

2- трубные решетки, 3- трубы, 4-крышки, 5- днище, 6-болт; 7-прокладка; I,II-теплоносители.

К кожуху с двух сторон приварены решетки, в которых закреплен пучок труб. К кожуху при помощи фланцев болтами присоединены днища. Уплотнение обеспечивается прокладкой. Для ввода и вывода теплоносителя используются патрубки. Один теплоноситель направлен вверх, другой – вниз. 1 – в трубное пространство, II– в межтрубное, омывает трубы снаружи.

Соединение труб с трубной решеткой – сваркой или развальцовкой, редко - сальниковое уплотнение.
