Алгоритмы распределения памяти

На рисунке 6.3 все алгоритмы распределения памяти разделены на два класса: алгоритмы, в которых используется перемещение сегментов процессов между оперативной памятью и диском, и алгоритмы, в которых внешняя память не привлекается.

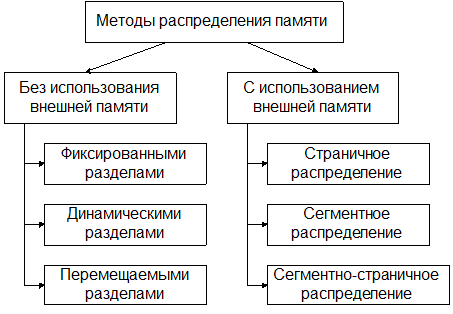

Рисунок 6.3 - Классификация методов распределения памяти

Распределение памяти фиксированными разделами

Простейший способ управления оперативной памятью состоит в том, что память разбивается на несколько разделов фиксированной величины. Такое разбиение может быть выполнено вручную оператором во время старта системы или во время ее установки. После этого границы разделов не изменяются.

Очередной новый процесс, поступивший на выполнение, помещается либо в общую очередь (рисунок 6.4, а), либо в очередь к некоторому разделу (рисунок 6.4, б).

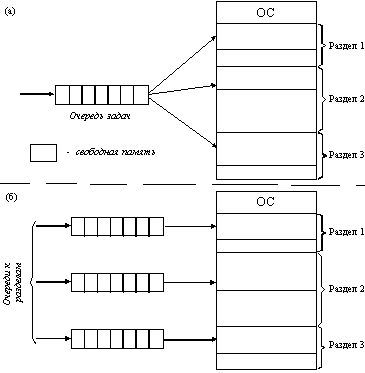

Рисунок 6.4 - Распределение памяти фиксированными разделами:

с общей очередью (а), с отдельными очередями (б)

Подсистема управления памятью в этом случае выполняет следующие задачи:

- сравнивает объем памяти, требуемый для вновь поступившего процесса, с размерами свободных разделов и выбирает подходящий раздел;

- осуществляет загрузку программы в один из разделов и настройку адресов.

При очевидном преимуществе - простоте реализации, данный метод имеет существенный недостаток - жесткость. Так как в каждом разделе может выполняться только один процесс, то уровень мультипрограммирования заранее ограничен числом разделов. Независимо от размера программы она будет занимать весь раздел. С другой стороны, разбиение памяти на разделы не позволяет выполнять процессы, программы которых не помещаются ни в один из разделов, но для которых было бы достаточно памяти нескольких разделов.

Такой способ управления памятью применялся в ранних мультипрограммных ОС. Однако и сейчас метод распределения памяти фиксированными разделами находит применение в системах реального времени, в основном благодаря небольшим затратам на реализацию.

Распределение памяти динамическими разделами

В этом случае память машины не делится заранее на разделы. Сначала вся память, отводимая для приложений, свободна. Каждому вновь поступающему на выполнение приложению на этапе создания процесса выделяется вся необходимая ему память (если достаточный объем памяти отсутствует, то приложение не принимается на выполнение и процесс для него не создается). После завершения процесса память освобождается, и на это место может быть загружен другой процесс. Таким образом, в произвольный момент времени оперативная память представляет собой случайную последовательность занятых и свободных участков (разделов) произвольного размера. На рисунке 6.5 показано состояние памяти в различные моменты времени при использовании динамического распределения. Так, в момент t0 в памяти находится только ОС, а к моменту t1 память разделена между 5 процессами, причем процесс П4, завершаясь, покидает память. На освободившееся от процесса П4 место загружается процесс П6, поступивший в момент t3.

Функции операционной системы, предназначенные для реализации данного метода управления памятью:

- ведение таблиц свободных и занятых областей, в которых указываются начальные адреса и размеры участков памяти.

- при создании нового процесса - анализ требований к памяти, просмотр таблицы свободных областей и выбор раздела, размер которого достаточен для размещения кодов и данных нового процесса. Выбор раздела может осуществляться по разным правилам, например: «первый попавшийся раздел достаточного размера», «раздел, имеющий наименьший достаточный размер» или «раздел, имеющий наибольший достаточный размер».

- загрузка программы в выделенный ей раздел и корректировка таблиц свободных и занятых областей. Данный способ предполагает, что программный код не перемещается во время выполнения, а значит, настройка адресов может быть проведена единовременно во время загрузки.

- после завершения процесса корректировка таблиц свободных и занятых областей.

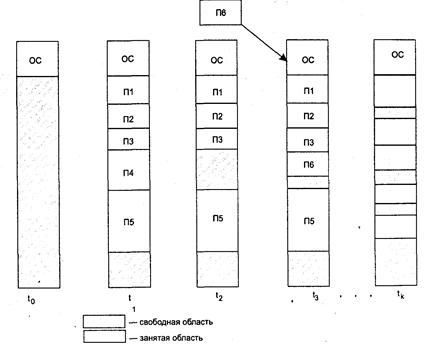

Рисунок 6.5 - Распределение памяти динамическими разделами

По сравнению с методом распределения памяти фиксированными разделами данный метод обладает гораздо большей гибкостью, но ему присущ очень серьезный недостаток - фрагментация памяти. Фрагментация - наличие большого числа несмежных участков свободной памяти очень маленького размера (фрагментов). Настолько маленького, что ни одна из вновь поступающих программ не может поместиться ни в одном из участков, хотя суммарный объем фрагментов может составить значительную величину, намного превышающую требуемый объем памяти.

Перемещаемые разделы

Одним из методов борьбы с фрагментацией является перемещение всех занятых участков в сторону старших или младших адресов, так, чтобы вся свободная память образовала единую свободную область (рисунок 6.6). В дополнение к функциям, которые выполняет ОС при распределении памяти динамическими разделами, в данном случае она должна еще время от времени копировать содержимое разделов из одного места памяти в другое, корректируя таблицы свободных и занятых областей. Эта процедура называется сжатием.

Сжатие может выполняться либо при каждом завершении процесса, либо только тогда, когда для вновь создаваемого процесса нет свободного раздела достаточного размера. В первом случае требуется меньше вычислительной работы при корректировке таблиц свободных и занятых областей, а во втором — реже выполняется процедура сжатия.

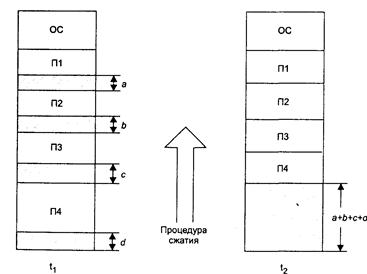

Рисунок 6.6 - Распределение памяти перемещаемыми разделами

Так как программы перемещаются по оперативной памяти в ходе своего выполнения, то преобразование адресов из виртуальной формы в физическую должно выполняться динамическим способом.

Хотя процедура сжатия и приводит к более эффективному использованию памяти, она может потребовать значительного времени, что часто перевешивает преимущества данного метода.
