Физические интерфейсы Fast Ethernet

MII интерфейс и трансиверы Fast Ethernet

Интерфейс MII (medium independent interface) в стандарте Fast Ethernet является аналогом интерфейса AUI в стандарте Ethernet. MII интерфейс обеспечивает связь между подуровнями согласования и физического кодирования. Основное его назначение - упростить использование разных типов среды. MII интерфейс предполагает дальнейшее подключение трансивера Fast Ethernet. Для связи используется 40 контактный разъем. Максимальное расстояние по MII интерфейсному кабелю не должно превышать 0,5 м.

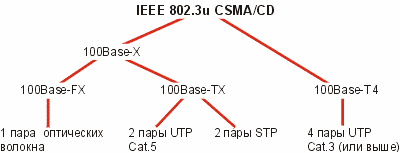

Стандартом Fast Ethernet IEEE 802.3u установлены три типа физического интерфейса (рис.2, табл.1): 100Base-FX, 100Base-TX и 100Base-T4.

Физический интерфейс	100Base-FX	100Base-TX	100Base-T4
Порт устройства	Duplex SC	RJ-45	RJ-45
Среда передачи	Оптическое волокно	Витая пара UTP Cat. 5	Витая пара UTP Cat. 3,4,5
Сигнальная схема	4B/5B	4B/5B	>8B/6T
Битовое Кодирование	NRZI	MLT-3	NRZI
Число витых пар/ волокон	2 волокна	2 витых пары	4 витых пары
Протяженность сегмента	до 412 м(mm) до 2 км (mm)* до 100 км (sm)*	до 100 м	до 100 м
Обозначения: mm - многомодовое волокно, sm – одномодовое волокно, * - указанные расстояния могут быть достигнуты только при дуплексном режиме связи.

100Base-FX
Основным оптическим разъемом стандарта 100Base-FX является Duplex SC. Интерфейс допускает дуплексный канал связи.

100Base-TX
Стандарт этого физического интерфейса предполагает использование неэкранированной витой пары категории не ниже 5. Физический порт RJ-45 как и в стандарте 10Base-T может быть двух типов: MDI (сетевые карты, рабочие станции) и MDI-X (повторителе Fast Ethernet, коммутаторы). Порт MDI в единичном количестве может иметься на повторителе Fast Ethernet. Для передачи по медному кабелю используются пары 1 и 3. Пары 2 и 4 - свободны. Порт RJ-45 на сетевой карте и на коммутаторе может поддерживать на ряду с режимом 100Base-TX и режим 10Base-T или функцию автоопределения скорости. Большинство современных сетевых карт и коммутаторов поддерживают эту функцию по портам RJ-45 и кроме этого могут работать в дуплексном режиме.

100Base-T4
Этот тип интерфейса позволяет обеспечить полудуплексный канал связи по витой паре UTP Cat.3 и выше. Именно возможность перехода предприятия со стандарта Ethernet на стандарт Fast Ethernet без радикальной замены существующей кабельной системы на основе UTP Cat.3 следует считать главным преимуществом этого стандарта.

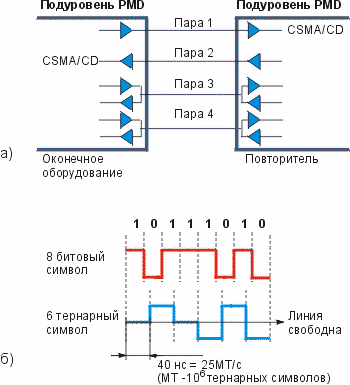

В отличие от стандарта 100Base-TX, где для передачи используется только две витых пары кабеля, в стандарте 100Base-T4 используются все четыре пары (рис.3а). Причем при связи рабочей станции и повторителя посредством прямого кабеля, данные от рабочей станции к повторителю идут по витым парам 1, 3 и 4, а в обратном направлении - по парам 2, 3 и 4. Пары 1 и 2 используются для обнаружения коллизий подобно стандарту Ethernet. Другие две пары 3 и 4 попеременно в зависимости от команд могут пропускать сигнал либо в одном, либо в другом направлении. Битовая скорость в расчете на один канал составляет 33,33 Мбит/с.

Символьное кодирование 8B/6T. Если использовалось бы манчестерское кодирование, то битовая скорость в расчете на одну витую пару была бы 33.33 Мбит/с, что превышало установленный предел 30 МГц для таких кабелей. Эффективное уменьшение частоты модуляции достигается, если вместо прямого (2-х уровневого) бинарного кода использовать 3-х уровневый (ternary) код. Этот код известен как 8B/6T;это означает, что прежде, чем происходит передача, каждый набор из 8 бинарных битов (символ) сначала преобразуется в соответствии с определенными правилами в 6 тройных (3-х уровневых) символов. На примере, показанном на рис.3б, можно определить частоту 3-х уровневого символьного сигнала:

МГц

значение которой не превышает установленный предел.

Интерфейс 100Base-T4 имеет один существенный недостаток - принципиальную невозможность поддержки дуплексного режима передачи. И если при строительстве небольших сетей Fast Ethernet с использованием повторителей, 100Base-TX не имеет преимуществ перед 100Base-T4 (существует коллизионный домен, полоса пропускания которого не больше 100 Мбит/с), то при строительстве сетей с использованием коммутаторов недостаток интерфейса 100Base-T4 становится очевидным и очень серьезным. Поэтому данный интерфейс не получил столь большого распространения, как 100Base-TX и 100Base-FX.
