Лекция 9. Сглаживающие Фильтры (СФ)

9.1. Каскадное соединение СФ

9.2. Особенности элементной базы СФ

9.3. Динамические свойства выпрямительных устройств

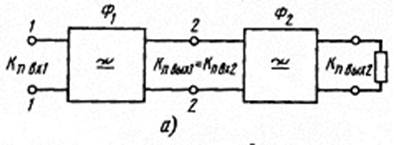

Для получения большой величины коэффициента сглаживания используют каскадное соединение фильтров (Рис. а). В этом случае результирующий коэффициент сглаживания равен произведения коэффициентов сглаживания отдельных каскадов.

По определению, результирующий коэффициент сглаживания . Умножив числитель и знаменатель дроби на и учитывая, что , находим

При одинаковых звеньев, , где - число каскадов СФ. При каскадном соединении СФ Коэффициент передачи по постоянному напряжению А₀ и КПД также определяются произведением соответствующих величин отдельных звеньев.

Для ВУ малой мощности оптимальная величина коэффициента сглаживания однозвенного фильтра находится в области значений q_опт=50…60. Для мощных выпрямителей q_опт=20…30.

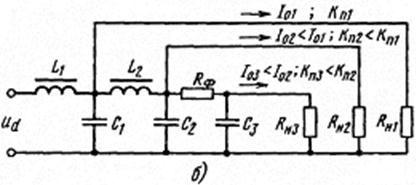

(б) многокаскадный СФ оправдан при большом числе разнородных нагрузок с различным требованием по величине коэффициента пульсаций.
