2014-02-09
512
| Используемая топология | Общая шина |
| Используемый провод | Коаксиальный кабель толстый (так называемый "желтый") с волновым сопротивлением 50 Ом. |
| Максимальная длина сегмента (отрезок сети без повторителя, ограниченный терминаторами) | 500метров (1640 футов) |
| Минимальное расстояние между точками подключения | 2,5 метра (8,2 фута) |
| Максимальное количество точек подключения к сегменту | |
| Максимальное количество сегментов сети | |

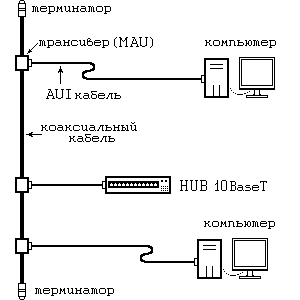

| Устройства подключаются к сети посредством устанавливаемого на кабель трансивера (transceiver - MAU(Media Access Unit)). | |
| Максимальная длина трансиверного кабеля (длина кабеля между трансивером и устройством) | 25 метров |
-Звезда
рис. 3
Для построения сети с звездообразной архитектурой в центре сети необходимо разместить концентратор(hub) или коммутатор(switch). Его основная функция - обеспечение связи между компьютерами, входящими в сеть. То есть все компьютеры, включая файл-сервер, не связываются непосредственно друг с другом, а присоединяются к концентратору. Такая структура надежнее, поскольку в случае выхода из строя одной из рабочих станций все остальные сохраняют работоспособность. В сетях же с шинной топологией в случае повреждения кабеля хотя бы в одном месте происходит разрыв единственного физического канала, необходимого для движения сигнала. Кроме того, сети с звездообразной топологией поддерживают технологии Fast Ethernet и Gigabit Ethernet, что позволяет увеличить пропускную способность сети в десятки и даже сотни раз (разумеется при использовании соответствующих сетевых адаптеров и кабелей). 100 и 1000 Мбитные сети строятся по топологии "Звезда".
|
|
|
