Конструкция индуктивного датика

В зависимости от облости применения:

· Осевого действия (43а, б)

· Бокового действия (43в)

В датчиках осевого действия обычно стремятся обеспечить размер присоединительного циллиндра или 8 мм (43а), или 28 мм (43б)

Датчики с присоединительным размером 28мм используют при необходимости иметь катушки с большой индуктивностью, т.е. обеспечить или малую цену деления – напрример 0,02мкм, или большой диапазон показаний – напрример, до 4 мм.

Датчики с большой индуктивностью катушек позволяют использовать так называемую безусилительную схему, т.к получается мощный сигнал, который используется без дополнительного усиления.

Во всех остальных случаях используется датчики с присоединительным размером цилиндра 8мм.

Данные датчики имеют наибольшее применение. Обеспечивают перемещение до 1 мм.

Конструктивное оформление датчика в отношении катушек индуктивности и магнитопровода в основном одинаково.

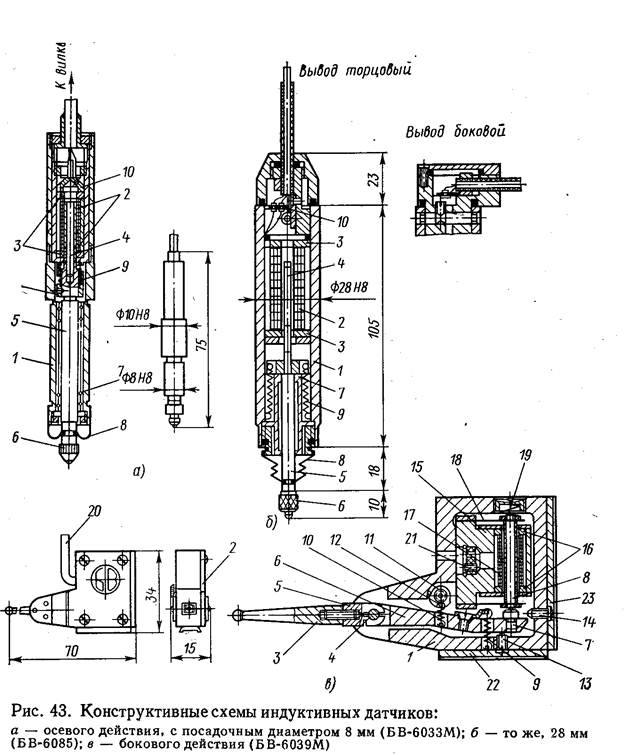

Схема датчиков осевого действия:

Датчики осевого действия (а и б) корпуса 1 установлены две катушки индуктивности 2, сердечник, который вместе с феритовыми шайбами 3, создают замкнутую неподвижную часть магнитопровода.

Внутри катушек проходит феритовый якорь 4, установленный на измерительном стержне 5, оканчивающийся наконечником 6. Измерительные стержень 5 установлен на направляющих 7, бывающих шариковыми 42а или цилиндрическими 42б.

В нижней части корпуса 1 устанавливается уплотняющее устройство 8 против пыли и влаги. Измерительное усилие создается силой тяжести подвижных частей подвижных частей при помощи дополнительной пружины 9 и электромагнитными усилиями, возникающих между катушками и якорем.

Выводы от катушек индуктивности 2 и подключение выходного шнура осуществляется с помощью планки 10.

Масса датчика диаметром 8мм, около 300г и диаметром 28мм – 0,5кг

У датчика бокового действия 43в, механизм установлен в прямоугольном корпусе 1, который закрыт крышкой 2. Измерительный рычаг 3 со сферическим цилиндром установлен на ось 4, которая имеет конусные, расположенные на шариковых опорах окончания. Измерительный рычаг 3 крепится к державке 5 на резбе.
