Наряду с понятием источника э.д.с. при расчетах электрических цепей пользуются понятием - источник тока.
Идеальным источником тока называется активный элемент, который поддерживает во внешней цепи ток, не зависящий от напряжения на его зажимах. Внутреннее сопротивление идеального источника тока r0=∞. Для изображения

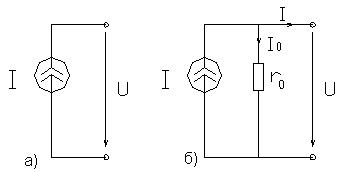

Рис 1.6 источника тока используется обозначение, представленное на рис. 1.6 (а). Направление двойной стрелки соответствует положительному направлению тока источника.
Вольтамперная характеристика источника тока имеет вид рис. 1.7, где зависимость«a»-вольтамперная характеристика идеального источника тока, а зависимость «в»-вольтамперная характеристика реального источника тока, имеющего конечное внутреннее сопротивление. На схеме реальный источник изображается в виде идеального источника тока и подключенного параллельного ему сопротивления (рис. 1.6 (б)). Необходимо отметить, что обе схемы замещения
Рис 1.7 реальных источников электрической энергии (рис.1.4(а) и рис.1.5(б)) являются эквивалентными (они имеют одну и ту же вольтамперную характеристику) с точки зрения токов, напряжений и мощностей во внешних участках электрической цепи. Если внутреннее сопротивление источника r 0 много больше сопротивления пассивного сопротивления приемника (нагрузки) r Н, т.е. r 0> r Н, то ток источника при изменении r Н остается практически неизменным. В этом случае источник электрической энергии выступает в роли источника тока; в случае, когда r 0<< r Н, напряжение на зажимах источника остается практически неизменным при изменении r Н. В этом случае в качестве источника электрической энергии рассматривается источник напряжения.
|
|
|
