Структура окисла кремния

По современным представлениям структура аморфного окисла кремния - кварцевого стекла - это разупорядоченная трехмерная сетка состоящих из кремния и кислорода тетраэдров, которые соприкасаются только своими вершинами, но не ребрами или гранями (рис.2.1).

Каждый атом кремния в сетке является центром тетраэдра, в вершинах которого расположены четыре атома кислорода. Каждый такой атом кислорода связан с двумя атомами кремния. Среднее расстояние Si-O равно 1,62Å, средний размер связи O-O, являющейся ребром тетраэдра, равен 2,65Å, среднее расстояние Si-Si составляет 3,00Å. Угол Si-O-Si равен 143±17°. Тетраэдры в кварцевом стекле и кристаллическом кварце подобны, но в стекле они образуют неупорядоченную сетку, а в кристаллическом кварце - правильную решетку.

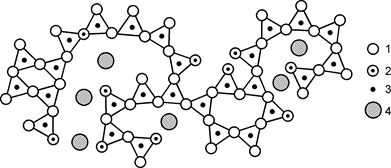

Рис.2.1. - Структура двуокиси кремния (двумерная модель): 1 - мостиковый
кислород; 2 - немостиковый кислород; 3 - модификатор; 4 - стеклообразователь

Даже в кварцевом стекле многие тетраэдры группируются в шестиугольные кольца, характерные для кристаллического кварца. Сетка тетраэдров не является совершенно хаотичной: в ней может существовать значительный ближний порядок вплоть до образования областей кристалличности размером от 1 до 10 нм. Поэтому для описания структуры стекол пользуются терминами "решетка кварца", "вакансия", "межузельные атомы".

Обычно как в стекле, так и в кристаллическом кварце каждый атом кислорода, соединенный с двумя атомами кремния, называется мостиковым. В кварцевом стекле некоторые атомы кислорода соединены только с одним атомом кремния; такие атомы кислорода называются немостиковыми. Атомы кремния не могут передвигаться без разрушения четырех связей с кислородом, тогда как мостиковые кислородные атомы связаны только с двумя атомами кремния. Немостиковые атомы кислорода, связанные только с одним атомом кремния, могут двигаться в решетке свободнее.

Если в кварцевом стекле, кроме кремния и кислорода, содержатся другие элементы, стекло называют несобственным. Примеси делятся на два типа - стеклообразующие элементы и модификаторы.

Стеклообразующие элементы в кварцевом стекле могут заменять кремний при построении решетки. Важными стеклообразующими примесями являются бор, фосфор и алюминий. Их валентность отличается от валентности кремния. Например, бор имеет валентность три и в B₂O₃ окружен только тремя кислородными атомами. Однако в кварце координационное число (число ближайших соседей - атомов кислорода) бора изменяется до четырех, что приводит к возникновению зарядовых дефектов. Фосфор меняет координационное число с пяти до четырех. Так образуется недостаток (в присутствии бора) или избыток кислорода (в присутствии фосфора) в решетке кварцевого стекла.

Катионы-модификаторы (такие, как натрий, калий, свинец, и др.) в решетке кварцевого стекла играют роль примесей внедрения. В этой группе может оказаться также и алюминий. При введении модификаторов в форме окислов они ионизируются и отдают кислород в решетку. Металлический атом занимает междоузельное положение в решетке, а кислородный атом входит в решетку и образует два немостиковых атома там, где раньше был один мостиковый кислород (см. рис.2.1). Вода может входить в решетку стекла либо в виде гидроксильных групп, либо в виде молекул, либо в том и другом виде одновременно. К возникновению прочно связанной стабильной гидроксильной группы приводит также присоединение атома водорода к немостиковому кислороду.

Присутствие гидроксильных групп в окисле ведет к ослаблению структуры из-за разрушения одной из связей у мостикового кислородного атома с заменой кислорода на однократно связанную гидроксильную группу. Таким образом, мостиковые кислородные атомы превращаются в немостиковые гидроксильные группы.
