Нормирование точности ответственных размеров на
План лекции
Указание требований к точности изготовления размеров гладких элементов деталей на машиностроительных чертежах
ЛЕКЦИЯ №8
8.1 Нормирование точности ответственных размеров на конструкторских чертежах
8.2 Нормирование точности неответственных размеров на конструкторских чертежах
8.3 Нормирование точности размеров гладких элементов деталей на технологических чертежах
Конструкторские чертежи - это те чертежи, которые выпускаются конструктором и содержат необходимую исходную информацию для технолога.
Размеры условно принято подразделять на ответственные и неответственные. Ответственные размеры - это те, уровень которых не грубее 12 квалитета точности.
Обозначение размеров может быть дано одним из следующих способов, предусмотренных ГОСТ 2.307 - 68:
- символическим (рис.32);
- численным (рис.32);
- комбинированным (рис.32).

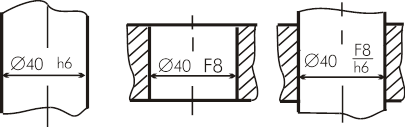

Символический способ

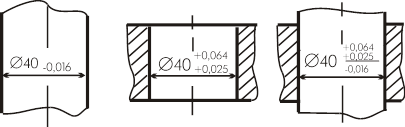

Численный способ
|
|
|

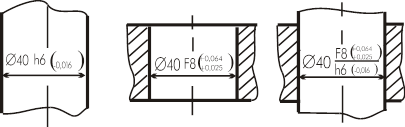

Комбинированный способ
Рисунок 32 – Способы указания точности ответственных размеров
на конструкторских чертежах
Структура указания численным методом имеет вид:
 |
1- номинальный размер;
2- верхнее предельное отклонение;
3- нижнее предельное отклонение.
Если одно из отклонений численно равно 0, то оно не указывается, но место для него оставляется;
Если предельные отклонения по модулю равны, а по знаку противоположны, то они указываются со знаком ±.
Например: 36±0,012
