Двухрядный механизм с двумя внешними зацеплениями

Аналитическое определение передаточного отношения.

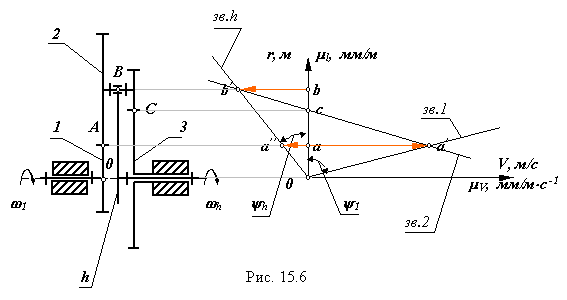

В планетарном редукторе, изображенном на рис.15.6 на звене 2 нарезаны два зубчатых венца:

z2, который зацепляется с зубчатым венцом z1 звена 1;

z3, который зацепляется с внутренним зубчатыми венцом z4 звена 3.

По формуле Виллиса отношение угловых скоростей звеньев для внешнего зацепления колес z2 и z1:

для внешнего зацепления колес z4 и z3:

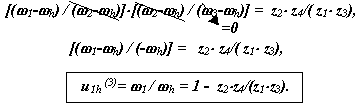

Перемножим, правые и левые части этих уравнений, и получим:

Графическое определение передаточного отношения.
