Шаговое напряжение и напряжение прикосновения


При повреждении изоляции и пробое фазы на заземленный корпус электрооборудования, при падении на землю провода под напряжением может происходить замыкание одной из фаз на землю.

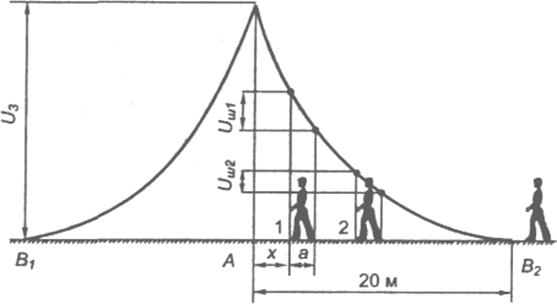

На рис. 4 показана схема зоны растекания тока в земле через заземлитель при коротком замыкании одной из фаз на землю и появления шагового напряжения.





Рис. 5. Схема возникновения шагового напряжения.

Человек может оказаться под напряжением, попав в зону растекания тока в земле при обрыве провода, повреждении изоляции проводов, при ударе молнии и стекании электрического заряда в землю и т. д. Шаговым напряжением (напряжением шага) называется напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага (0,8 м) и на которых одновременно стоит человек (ГОСТ 12.1.009).

Из рис. 4 видно, что наибольшее напряжение Uз возникает в точке замыкания на землю, по мере удаления от этого места потенциал поверхности грунта уменьшается, так как сечение проводника (почвы) увеличивается пропорционально квадрату радиуса, на расстоянии 1 м оно составляет 0,5–0,7 от полного, а в точках В1 и В2 на расстоянии примерно равном 20 м, может быть принято равным нулю.

Очевидно, чем шире шаг, тем шаговое напряжение будет выше и может достигнуть опасной величины. Кроме того, поражение при шаговом напряжении усугубляется тем, что из-за судорожных сокращений мышц ног человек может упасть, тем самым, увеличивая величину шагового напряжения за счет своего роста и замыкания цепи тока на теле через жизненно важные органы. Поэтому выходить из зоны растекания тока необходимо короткими шагами.

Напряжение шага считается допустимым, если оно не превышает 40 В. В случае падения провода на землю, не допускается приближение к нему в радиусе 6-8 м от места замыкания на землю.

Напряжение прикосновения может возникнуть в том случае, если человек будет находиться на земле и касаться при этом корпуса заземленного оборудования, случайно оказавшегося под напряжением. Напряжением прикосновения называется напряжение между двумя точками цепи тока, которых одновременно касается человек (ГОСТ 12.1.009).

Опасность такого поражения оценивается значением тока, проходящего через тело человека (напряжением прикосновения), и зависит от ряда факторов: схемы замыкания цепи тока через тело человека, напряжения сети, схемы самой сети, степени изоляции токоведущих частей от земли и т. п.
