Знаки безопасности, предупредительные надписи, сигнальная окраска применяемые на производстве

Производственное оборудование и части его, представляющие опасность, а также трубопроводы воды, сжатого воздуха, различных газов, кислот и химических веществ должны окрашиваться в сигнальные цвета, установленные стандартом ГОСТ 12.4.026 «ССГГГ. Цвета сигнальные и знаки безопасности».

Государственным стандартом установлены четыре сигнальных цвета:

· красный – «запрещение, непосредственная опасность, средство пожаротушения»;

· желтый – «предупреждение, возможная опасность»;

· зеленый – «предписание, безопасность»;

· синий – «указание, информация».

Красный сигнальный цвет применяется для запрещающих знаков. Его не следует применять для окраски оборудования и оснастки там, где это не требуется по соображениям безопасности.

Желтый сигнальный цвет применяется для предупреждающих знаков; элементов строительных конструкций, которые могут стать причиной травм; элементов производственного оборудования, неосторожное обращение с которыми опасно для работающих, эле ментов внутрицехового и межцехового транспорта, подъемно-транспортного оборудования и строительно-дорожных машин; емкостей, содержащих вещества с опасными и вредными свойствами; границ подходов к эвакуационным и запасным выходам.

В соответствии с ГОСТ 12.2.009 «ССБТ. Станки металлообрабатывающие. Общие требования безопасности» внутренние поверхности дверец, закрывающих места расположения движущихся элементов станков (шестерен, шкивов), требующих периодического доступа при наладке, смене ремней и способных при движении травмировать рабочего, окрашиваются в желтый сигнальный цвет.

Зеленый сигнальный цвет применяется для предписывающие знаков; дверей и световых табло (надпись белого цвета на зеленом фоне), эвакуационных или запасных выходов и декомпрессионных камер, сигнальных ламп.

Синий сигнальный цвет применяется для указательных знаков.

Для быстрого определения содержимого трубопроводов и обеспечения безопасности труда установлены опознавательная окраска, предупреждающие знаки и маркировочные кольца (ГОСТ 14202) Согласно этому ГОСТу на сигнально-опознавательную окраску устанавливается 8 сигнально-предупреждающих цветов: зеленый, красный, синий, желтый, оранжевый, фиолетовый, коричневый, серый.

Применяемые химические вещества по своим свойствам, степени опасности, характеру действия и назначению объединяются в группы.

ГОСТом установлено 10 групп. Каждой из образованных групп соответствует сигнально-кодовый цвет:

1 группа – пар – красный;

2 группа – вода – зеленый;

3 группа – воздух (кислород) – синий;

4 группа – горючие газы (включая сжиженные) – желтый;

5 группа – газы негорючие (включая сжиженные) – желтый;

6 группа – кислоты – оранжевый;

7 группа – щелочи – фиолетовый;

8 группа – горючие жидкости и масла – коричневый;

9 группа – негорючие жидкости – коричневый;

10группа – прочие вещества – серый.

Опознавательную окраску трубопроводов выполняют по всей поверхности либо на отдельных участках.

Для обозначения наиболее опасных транспортируемых веществ на трубопроводы наносят предупреждающие цветные кольца. Красные кольца для легковоспламеняющихся, огнеопасных и взрывоопасных веществ; желтые – для веществ опасных или вредных (ядовитых, токсичных, радиоактивных, высокое давление или глубокий вакуум и др.); зеленые – безопасных или нейтральных. Если вещество обладает одновременно несколькими опасными свойствами, то на трубопроводы наносятся кольца нескольких цветов.

Аналогичным образом для быстрого определения содержимого баллонов со сжатыми или сжиженными газами также применяется опознавательная окраска. Так, баллоны с кислородом окрашиваются в голубой цвет, на баллоне краской черного цвета наносится надпись «кислород»; баллоны с хлором окрашиваются в защитный цвет и наносится кольцо зеленого цвета, баллон с азотом окрашивается в черный цвет, наносится желтым цветом надпись «азот» и кольцо коричневого цвета и т. д.

В соответствии с требованиями указанных ГОСТов может при­меняться кодированная окраска емкостей, аппаратов.

Для напоминания работникам о наличии опасности при работе служат различные надписи предупреждающего характера («Стой – напряжение!», «Не влезай – убьет!» и др.), запрещающего («Не включать – работают люди!» и др.), предписывающего («Работать здесь!» и др.), указательного характера («Заземлено!»).

Знаки безопасности подразделяются на четыре группы:

– запрещающие (рис.1) – (круг красного цвета с белым полем внутри, белой по контуру знака каймой и символическим изображением черного цвета на внутреннем белом поле, перечеркнутым наклонной полосой красного цвета);

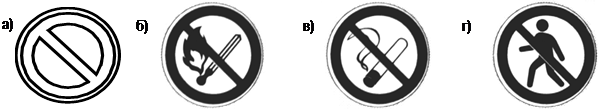

Рис. 1. Запрещающие знаки: а- общий вид знака; б- запрещается пользоваться открытым огнем; в- запрещается курить; г- вход (проход) запрещен.

– предупреждающие (рис.2) – (равносторонний треугольник со скругленными углами желтого цвета, обращенный вершиной вверх, с каймой черного цвета и символическим изображением черного цвета):

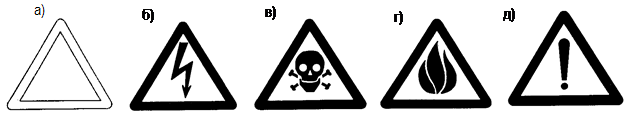

Рис. 2. Предупреждающие знаки: а- общий вид знака; б- осторожно! электрическое напряжение; в- осторожно! ядовитые вещества; г- осторожно! легко воспламеняющиеся вещества; д- осторожно! прочие опасности.

– предписывающие (квадрат зеленого цвета с белой каймой по контуру и белым полем квадратной формы внутри него, на котором черным цветом наносится символическое изображение или поясняющая надпись);

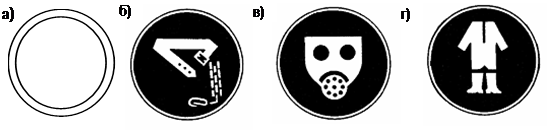

Рис. 3. Предписывающие знаки: а- общий вид знака; б- работать в предохранительном поясе!; в- работа с применением средств зашиты органов дыхания!; г- работать в защитной одежде!

–указательные (синий прямоугольник, окантованный белой каймой по контуру. Внутри – белый квадрат с символическим изображением или надписью черного цвета, за исключением символов и поясняющих надписей пожарной безопасности, которые необходимо выполнять красным цветом).

Рис. 4. Указательные знаки: а- общий вид знака; б- выходить здесь; в- огнетушитель; г- место для курения.

Запрещающие знаки предназначены для запрещения определенных действий (курения, входа, прохода, тушения водой и др.); предупреждающие – для предупреждения работающих о возможной опасности (взрыва, поражения электрическим током, отравления ядовитым веществом и др.); предписывающие – для разрешения определенных действий работающим только при выполнении конкретных требований безопасности труда (обязательное применение средств защиты работающих, принятие мер по обеспечению безопасности труда), требований пожарной безопасности и для указания путей эвакуации; указательные – для указания места нахождения различных объектов и устройств, пунктов медицинской помощи, питьевых пунктов, пожарных постов, пожарных кранов, гидрантов, огнетушителей, пунктов извещения о пожаре, складов, мастерских.

Знаки безопасности должны контрастно выделяться на окружающем их фоне и находиться в поле зрения людей, для которых они предназначены.

Однако они не заменяют необходимых мероприятий по безопасности труда и средств защиты работающих.
