Загальна характеристика стандарту UMTS

Для разработки и развития стандарта мобильной связи 3-го поколения UMTS (Universal Mobile Telecommunication System) был образован консорциум 3GPP (3rd Generation Partnership Project).

3GPP представила уже несколько версий UMTS:

- UMTS версии 1999 года (R99 - иногда называемая версией 3/Rel-3),

- UMTS версии 4 (Rel-4)

- UMTS версии 5 (Rel-5)

- ….

На рис. 2 показаны составляющие версий в архитектуре сети при их интеграции в сеть GSM/GPRS. Основные черты каждой версии таковы.

R99. Определяет универсальную наземную сеть радиодоступа (UTRAN) UMTS. К существующей сети GSM/GPRS добавляется подсистема сети радиосвязи (RNS). Базовая сеть (CN) - это существующая сеть GSM/GPRS с некоторыми усовершенствованиями

Rel-4. Версия 4 вводит шлюз среды (MGW), сервер центра коммутации подвижной связи (MSC) и шлюз сигнализации (SGW). Это позволит логически разделять пользовательские данные и информацию сигнализации в MSC. Проводятся усовершенствования UTRAN, которые включают поддержку высоких скоростей передачи данных даже в локальных областях, до 2 Мбит/с

Rel-5. Добавляется подсистема IP-мультимедиа (IMS). Домашний регистр (HLR) заменяется/дополняется сервером собственных ("домашних") абонентов (HSS). Вводятся усовершенствования UTRAN, обеспечивающие эффективные услуги мультимедиа на базе IP в UMTS. Введение IubFlex (обеспечивает контроллеры сети радиосвязи (RNC) для подключения более одного комплекта Узлов B). Усовершенствование услуг по определению местоположения (LCS). Универсальная IP-сеть, в конечном счете, становится реальностью. Версия 5 основана на протоколе IP версии 6 (IPv6).

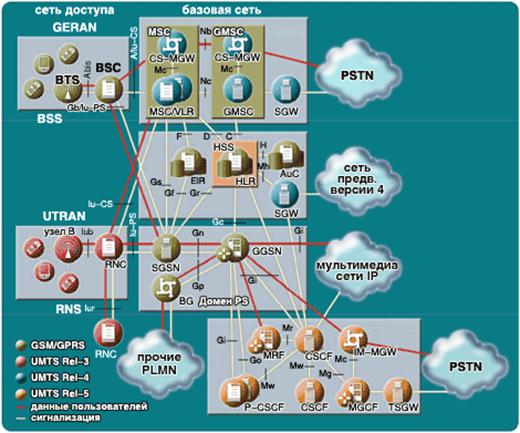

Рис. 2. Архитектура сетей GSM/GPRS/UMTS

На рис.2 показаны некоторые из подсистем сетей GSM/GPRS/UMTS. На стороне сети доступа есть подсистема базовых станций GERAN для GSM/GPRS и RNS (UTRAN) для UMTS. Базовая сеть (CN) строится на основе базовой сети GSM/GPRS, но как показано, в сетях UMTS версии 4 и 5 будут модернизированы некоторые подсистемы и компоненты, а также добавятся новые. Это позволит операторам существующих сетей GSM/GPRS извлечь выгоду из улучшенной экономичной UMTS, в то же время, защищая свои капиталовложения в систему 2G и снижая риски от внедрения. В сети есть также другие элементы, такие как элементы услуг определения местоположения, которые используются для расчета местоположения.

Сеть GSM/GPRS/UMTS взаимодействует с другими наземными сетями подвижной связи общего пользования (PLMN), включая сети, предшествующие версии 4, коммутируемые телефонные сети общего пользования (PSTN) и другие мультимедийные сети на базе IP.
