Лекция 14. Классификация сетей. Примеры

1. Классификация сетей.

2. Сети операторов связи.

3. Корпоративные сети.

4. Интернет.

Основным критерием классификации сетей является то, кому предназначаются услуги, предоставляемые сетью. Услуги могут быть общедоступными и корпоративными. Услуги структурируются на уровни и группы. Общая особенность всех сетей – сложная иерархическая структура. Самые распространенные виды сетей: сети операторов связи, корпоративные сети и глобальная сеть Интернет.

Сети операторов связи (поставщиков услуг) оказывают общедоступные услуги.

Специализированное предприятие, которое создает телекоммуникационную сеть для оказания общедоступных услуг, владеет этой сетью и поддерживает ее работу, называется оператором связи. Операторы связи осуществляют свою деятельность на коммерческой основе, заключая договоры с потребителями услуг.

Операторы связи отличаются друг от друга:

· набором предоставляемых услуг;

· территорией, в пределах которой предоставляются услуги;

· типом клиентов, на которых ориентируются их услуги;

· имеющейся во владении оператора инфраструктурой – линиями связи, коммутационным оборудованием, информационными серверами и т.п.;

· отношением к монополии на предоставление услуг.

Примером сети операторов связи является телекоммуникационная сеть, структура которой отражена на рис. 13.1., а виды услуг представлены в таблице 13.1.

Состав телекоммуникационной сети:

терминальное оборудование пользователей;

сети доступа;

магистральная сеть;

информационные центры или центры управления сервисами.

Нижним уровнем иерархии телекоммуникационной сети является сеть доступа. Ее основное назначение – концентрация информационных потоков, поступающих по каналам связи от оборудования клиентов, в относительно небольшом количестве узлов магистральной сети.

В случае компьютерной сети терминальным оборудованием являются компьютеры, телефонной – телефонные аппараты, телевизионной или радиосети – соответствующие теле- или радиоприемники. Терминальное оборудование пользователей может быть объединено в сети, которые не включены в состав телекоммуникационной сети, так как принадлежат пользователям и размещаются на их территории. Компьютеры пользователей объединяются в LAN, а телефоны могут быть подключены к офисному телефонному коммутатору PBX.

Сеть доступа отличается большой разветвленностью и может состоять из нескольких уровней (на рис.13.1 их показано два).Коммутаторы, установленные в узлах нижнего уровня, мультиплексируют информацию, поступающую по многочисленным абонентским каналам (абонентским окончаниям) и передают ее коммутаторам верхнего уровня для последующей передачи коммутаторам магистрали. Количество уровней сети доступа зависит от ее размера; небольшая сеть доступа может состоять из одного уровня, крупная – из двух-трех.

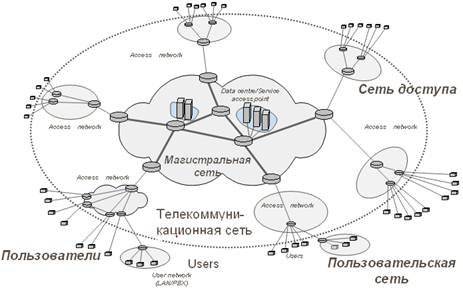

Рис. 13.1. Обобщенная структура телекоммуникационной сети.

Магистральная сеть объединяет отдельные сети доступа, обеспечивая транзит трафика между ними по высокоскоростным каналам. Коммутаторы магистрали могут оперировать не только информационными соединениями между отдельными пользователями, но и агрегироваными информационными потоками, переносящими данные большого количества пользовательских соединений. В результате информация с помощью магистрали попадает в сеть доступа получателей, где она демультиплексируется и коммутируется таким образом, чтобы на входной порт оборудования пользователя поступала только адресованная ему информация.

Таблица 13.1
