Многолучевые и многоканальные осциллографы. Для того чтобы реализовать несколько лучей на осциллограмме используется многолучевая электронная трубка

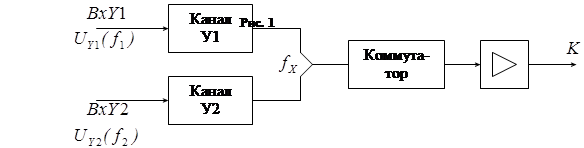

Для того чтобы реализовать несколько лучей на осциллограмме используется многолучевая электронная трубка. Она работает на общем сигнале. При этом две отклоняющие системы по горизонтали и по вертикали собрана в одной ЭЛТ. Однако, если использовать специальный переключатель, то можно обойтись и обычной ЭЛТ (рис. 1)

(1)

(2)

, (3)

где — целые числа, - частота переключения.

Для НЧ в этом случае и

Если сигнал меняется медленно, будет казаться, что происходит подсвечивание (рис.2а).

На ВЧ можно сделать подсвечивание сигналов через период, сначала один сигнал, затем другой (рис.2б).

Нужно, что бы выполнялось равенство
