Lecture #1 Introduction

Психология допроса на очной ставке

В соответствии со ст. 162 УПК РФ следователь вправе произвести очную ставку между двумя ранее допрашиваемыми лицами, в показаниях которых имеются существенные противоречия Особенностью очной ставки является допрос в первую очередь лица, дающего правдивые показания, затем лица, который такие показания отрицает. В начале очной ставки следователь должен снять противоречия в показаниях по поводу менее значимых событий преступления, а затем — более значимых. Целью очной ставки является изобличение лица, дающего неправдивые и недостоверные сведения, потому правдивая информация одного из допрашиваемых должна выступать фактом психического воздействия в отношении лица, противодействующего проведении очной ставки следователь должен всячески пресекать различного рода угрозы из допрашиваемых в адрес другого, укреплять позицию допрашиваемого, дающего (противоречивые показания и т.п. В конце очной ставки присутствующий защитник может также задавать сторонам вопросы, которые следователь может отвести, но обязан занести в протокол.

Среди многих металлов, используемых в народном хозяйстве, железо и его сплавы - сталь и чугун - занимают особое место. Они - основа конструкционных материалов, без них невозможна современная цивилизация.

Железо. Под железом понимают химический элемент и металл, содержащий от 99,8 до 99,9 % Fe, остальное - примеси. Более чистое железо произвести очень трудно.

Химический элемент железо является металлом и имеет кристаллическое строение. Чистое железо в природе практически не встречается, оно связано с другими элементами в соединения (оксиды, сульфиды, карбонаты и др.). Порядковый номер железа в периодической системе элементов Д. И. Менделеева - 26,

молярная масса 55,85 г.

Железо обладает валентностью +2 и +3. Плотность Fe 7,874 г/см³.

Железо в зависимости от температуры обладает двумя кристаллическими структурами; это явление называют аллотропией (полиморфизмом). При комнатных температурах и до температуры 911 °С железо имеет объемно-центрированную кубическую (ОЦК) решетку (a-Fe, феррит, число ближайших соседей - координационное число - К — 8, рис. 1). При 911 °С происходит поли­морфное (фазовое) превращение первого рода, и ОЦК-решетка скачкообразно переходит в гранецентрированную кубическую (ГЦК) кристаллическую решетку (g-Fe, аустенит, рис. 2). При этом кристаллическая решетка увеличивается в размерах и содержит большее число атомов: К=12. Если повышать температуру дальше, то при 1392 °С ГЦК-решетка снова переходит в ОЦК-решетку. Высокотемпературное состояние железа обозначается как d-Fe. При температуре 1539 °С железо расплавляется, и кристаллическая решетка разрушается. Если расплав охлаждать, то происходят обратные превращения почти при тех же температурах: отверде­вание, образование d-Fe, переходы d-Fe -> g-Fe -> a-Fe.

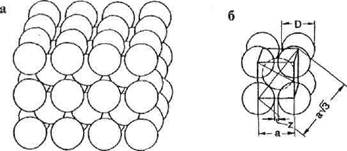

Рис. 1. Регулярное расположение атомов железа в объемно-центрированной

кубической решетке a-Fe (а) и элементарная ячейка кристалла a-Fe (б):

а — длина ребра элементарной ячейки, D - диаметр атома железа,

Z - величина зазора между атомами

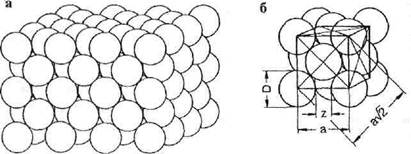

Рис. 2. Регулярное расположение атомов железа в гранецентрированной

кубической (ГЦК) решетке g-Fe (a) и элементарная ячейка кристалла g-Fe (б).

Обозначения как на рис. 1

Затвердевание расплавленного железа (как и других метал­лов) начинается с образования зародышей (малых кристалликов), кристаллографические оси которых ориентированы в пространстве случайно. За счет присоединения других атомов зародыши растут до тех пор, пока не закончится металлический расплав или поверхности кристалликов не коснутся друг друга. Возникает первичное кристаллическое зерно с разноориентированными кристаллографическими осями. Между отдельными зернами имеется поверхность раздела. Зерна имеют одинаковый состав и свойства и не являются разнородными фазами. Поэтому отливки (слиток, непрерывнолитая заготовка) в целом поликристалличны и гомо­генны. Если в железе растворены другие элементы (например, кислород, сера, углерод и др.), то при затвердевании могут возникнуть действительно другие фазы, и отливка становится поликристалличной и гетерогенной.

При отвердевании объем металла скачкообразно уменьшается. Это явление называют усадкой. Поэтому между отдельными зернами могут возникнуть не заполненные металлом поры (усадочная пористость), которые могут привести к забракованию отливки. Имеются специальные технологические приемы, позво­ляющие избежать образования усадочных пор в теле отливки и получить отливку плотной, без пор.

Под железом понимается также продукт восстановления оксидов железа в твердом состоянии. Такой продукт получил название губчатого или прямовосстановленного железа (ПВЖ).
