Базовые технологии и протоколы построения локальных сетей ЭВМ
Сетевая технология Ethernet была разработана корпорацией Xerox в начале 70- х годов ХХ века. В начале 80-х годов в результате совместной доработки компаниями Digital Equipment Corporation, Intel Corporation и Xerox Corporation была предложена технология Ethernet DIX, в дальнейшем принятая за основу международного стандарта локальных сетей IEEE 802.3. На сегодняшний день технология Ethernet / IEEE 802.3 являются наиболее распространенной. На ее основе построены более 80% существующих в мире локальных сетей.
Первоначально сети Ethernet / IEEE 802.3 строились на основе шинной топологии, а в качестве передающей среды использовался коаксиальный кабель (рис. 1).
Рис. 1. Сеть Ethernet / IEEE 802.3 с шинной топологией
В настоящее время в сетях Ethernet / IEEE 802.3 коаксиальный кабель практически полностью вытеснен витой парой проводов и волоконно-оптическим кабелем, а шинная топология – звездообразной, но с сохранением логической шины (рис. 2). Появились новые поколения и модификации сетей с улучшенными характеристиками такие, как Fast Ethernet и Gigabit Ethernet.
|
|

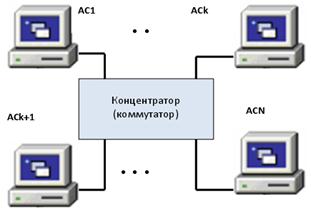

Рис. 2. Сеть Ethernet / IEEE 802.3 с топологией «звезда»
В таблице 1 приведены характеристики различных поколений и модификаций сетей Ethernet / IEEE 802.
Таблица 1. Модификации сетей Ethernet / IEEE 802.3
Характеристики локальной сети | Ethernet / IEEE 802.3 | Fast Ethernet / IEEE 802.3u | Gigabit Ethernet / IEEE 802.3z |
Номинальная скорость передачи информации, Мбит/с | |||
Тип передающей среды | Витая пара, коаксиал, оптоволокно | Витая пара, оптоволокно | Витая пара, оптоволокно |
Варианты модификаций | 10 Base 5 10 Base 2 10 Base Т 10 Base F | 100 Base-TX, 100 Base-FX, 100 Base-T4 | 1000 Base-LX 1000 Base-SX 1000 Base-CX 1000 Base-T |
Топология | Шина, звезда | Звезда | Звезда |
Обозначение модификаций включает в себя три элемента:
- первый элемент – числовое значение (10, 100, 1000), обозначающее скорость передачи информации по сети в Мбит/с;
- второй элемент – «Base» обозначает, что передача сигналов осуществляется в основной полосе частот без высокочастотной модуляции;
- третий элемент – числовые и буквенные символы, обозначающие допустимую длину кабеля сетевого сегмента или тип передающей среды.
Все виды и модификации стандартов Ethernet / IEEE 802.3 используют для доступа к передающей среде метод множественного доступа с контролем несущей и обнаружением конфликтов (МДКН/ОК – CSMA/CD, carrier sense multiple access with collision detection). Данный метод применяется только в сетях с логической общей шиной и разрешает доступ к передающей среде всем абонентским системам сети в любое время.
