Фазовая характеристика

Фазовой характеристикой называют зависимость угла сдвига фа­зы между выходным и входным напряжениями от частоты. При графическом построении обычно используют линейный масштаб и рас­сматривают отдельно на низких и высоких частотах, рис. 2.5.

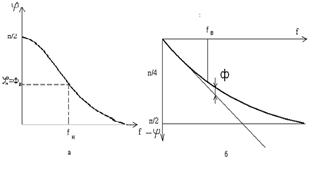

Рис.2.5. Фазовая характеристика усилителя:

а – в области нижних частот; б - в области высоких частот

Фазо­вая характеристика позволяет оценить фазовые искажения Ф сигнала. Не всякий фазовый сдвиг создает искажения сигнала. Если фа­зовый сдвиг пропорционален частоте усиливаемого сигнала , то усилитель не имеет искажений формы усиливаемых сигналов, т. е. Ф =0. Следовательно, идеальной фазовой характеристикой усилите­ля является прямая, проходящая через начало координат под любым углом к горизонтальной оси. Поэтому фазовые искажения оценивают­ся не , а разностью ординат Ф фазовой характеристики и касате­льной к ней, проведенной через начало координат. На низких часто­тах эта прямая совпадает с горизонтальной осью и поэтому любой фазовый сдвиг создает фазовые искажения Ф_н =.
