Последовательный регистр. Последовательный (сдвигающий) регистр – это регистр, в котором запись информации производится в последовательном коде – разряд за разрядом

Последовательный (сдвигающий) регистр – это регистр, в котором запись информации производится в последовательном коде – разряд за разрядом. Разрядные триггеры регистра соединяются последовательно. С приходом тактового импульса C первый триггер записывает кодовый сигнал (0 или 1), находящийся в этот момент на его D-входе, а каждый следующий триггер переключается в состояние, в котором до этого находился предыдущий триггер. Каждый тактовый импульс сдвигает код числа на один разряд. Поэтому для записи N- разрядного числа требуется N тактовых импульсов.

Считывание хранимой в регистре информации можно производить двумя способами:

·параллельно по разрядам, используя разрядные выходы регистра,

· последовательно по разрядам.

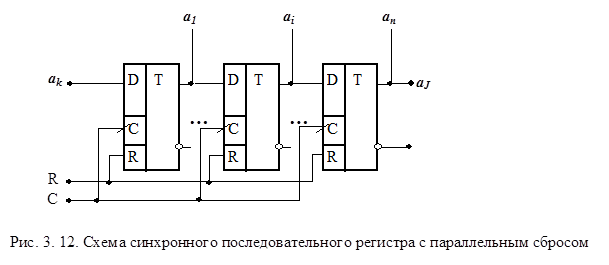

Сдвиг информации может производиться или к младшим разрядам или к старшим разрядам. Возможна реализация комбинированного (реверсивного) сдвигающего регистра. В последовательном регистре имеется проблема быстрой очистки содержимого регистра. Для решения этой проблемы возможно использование асинхронного параллельного сброса разрядов регистра. Возможно и совмещение последовательного и параллельного регистров (рис. 3.12).
