VI. 6. Спецификация

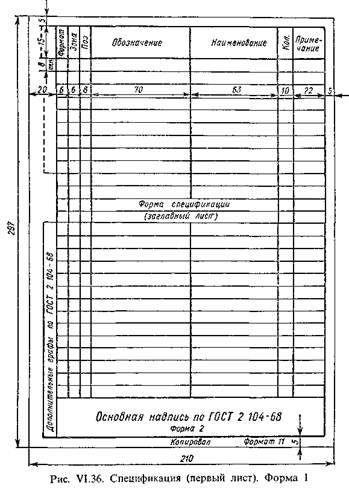

ГОСТ 2.108 – 68 устанавливает форму и порядок заполнения спецификации конструкторских документов на изделия всех отраслей промышленности. Спецификацией называется таблица, содержащая перечень всех составных частей, входящих в данное специфицируемое изделие, а также конструкторских документов, относящихся к этому изделию и к его неспецифицируемым составным частям. Спецификацию составляют на отдельных листах формата А4 (210 х 297 мм) на каждую сборочную единицу, комплекс и комплект по формам 1 (заглавный лист) и 1 а (последующие листы – рис. VI.36); на заглавном листе основная надпись выполняется по форме 2, а на последующих – по форме 2 а (см. п. II.6).

Спецификация определяет состав сборочной единицы, комплекса и комплекта и необходима для их изготовления, комплектования конструкторских документов и планирования запуска в производство указанных изделий. В спецификацию вносят составные части, входящие в специфицируемое изделие, а также в конструкторские документы.

Спецификация состоит из разделов, которые располагают в следующей последовательности: «Документация», «Комплексы», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия», «Материалы», «Комплекты». Наличие тех или иных разделов в таблице спецификации определяется составом специфицируемого изделия. Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают тонкой линией (рис. VI.37, VI.38). Ниже каждого заголовка должна быть оставлена одна свободная строка, выше – не менее одной свободной строк». Заполнение граф спецификации производится сверху вниз следующим образом.

1. В графе «Формат» указывают форматы документов, обозначения которых записывают в графе «Обозначение». Если документ выполнен на нескольких листах различных форматов, то в графе проставляют звездочку, а в графе «Примечание» перечисляют все форматы. Для документов, записанных в разделы «Стандартные изделия», «Прочие изделия» и «Материалы», графу не заполняют. Для деталей, на которые не выпущены чертежи, в графе указывают БЧ (без чертежа).

2. В графе «Зона» указывают обозначение зоны, в которой находится записываемая составная часть (при разбивке поля чертежа на зоны по ГОСТ 2.104 – 68).

3. В графе «Поз.» указывают порядковые номера составных частей, непосредственно входящих, в специфицируемое изделие, в последовательности записи их в спецификации. Для разделов «Документация» и «Комплекты» графу не заполняют.

4. В графе «Обозначение» указывают: в разделе «Документация» – обозначение записываемых документов по ГОСТ 2.201 – 80, в разделах «Стандартные изделия», «Прочие изделия» и «Материалы» графу не заполняют.

5. В графе «Наименование» указывают:

а) в разделе «Документация» для документов, входящих в основной комплект документов специфицируемого изделия и составляемых на данное изделие, – только наименование документов, например: «Сборочный чертеж», «Габаритный чертеж», «Технические условия» и т. п.;

б) в разделах «Комплексы», «Сборочные единицы», «Детали», «Комплекты» – наименование изделий в соответствии с основной надписью на основных конструкторских документах этих изделий (для деталей, например: «Корпус крана», «Втулка», «Крышка», «Палец» и т. д.); в наименовании, состоящем из нескольких слов, на первом месте помещают имя существительное, например «Колесо зубчатое»; в наименование изделий, как правило, не включают сведений о назначении и местоположении изделий; для деталей, на которые не выпущены чертежи, указывают наименование и материал, а также размеры, необходимые для их изготовления;

в) в разделе «Стандартные изделия» – наименование и обозначение изделий в соответствии со стандартами на эти изделия, например «Болт М 12 х 70.58 ГОСТ 7805 – 70»;

г) в разделе «Прочие изделия» – наименование и условные обозначения изделий в соответствии с документами на их поставку с указанием обозначений этих документов;

д) в разделе «Материалы» – обозначения материалов, установленные в стандартах и технических условиях на эти материалы.

Для записи ряда изделий и материалов, отличающихся размерами и другими данными и применяемых по одному и тому же документу (и записываемых в спецификацию за обозначением этого же документа), общую часть наименования этих изделий или материалов с обозначением указанного документа допускается записывать на каждом листе спецификации один раз в виде общего наименования (заголовка).

Под общим наименованием записывают для каждого из указанных изделий и материалов только их параметры и размеры.

6. В графе «Кол.» указывают: для составных частей изделия, записываемых в спецификацию, – количество их на одно специфицируемое изделие; в разделе «Материалы» – общее количество материалов на одно специфицируемое изделие с указанием единицы величины. Допускается единицы величины записывать в графе «Примечание» в непосредственной близости от графы «Кол.». В разделе «Документация» графу не заполняют.

7. В графе «Примечание» указывают: дополнительные сведения для планирования и организации производства, а также другие сведения, относящиеся к записанным в спецификацию изделиям, материалам и документам, например для деталей, на которые не выпущены чертежи, – массу.

После каждого раздела спецификации необходимо оставлять несколько свободных строк для дополнительных записей (в зависимости от стадии разработки, объема записей и т. п.). Допускается резервировать и номера позиций, которые проставляют в спецификацию при заполнении резервных строк.

Если сборочную единицу изготовляют наплавкой или заливкой деталей сплавом, резиной и другими материалами и чертят на формате А4 (210 х 297 мм), спецификацию и изображение допускается изображать на одном листе.

Спецификацию к ремонтным чертежам допускается составлять на поле чертежа на каждую сборочную единицу, комплекс или комплект. Основную надпись выполняют по форме 1 (ГОСТ 2.104 – 68). Спецификацию заполняют в том же порядке и по той же форме, что и спецификацию, выполненную на отдельных листах. Сборочному чертежу, совмещенному со спецификацией, шифр не присваивают. Более подробные сведения см. в ГОСТ 2.108 – 68.
