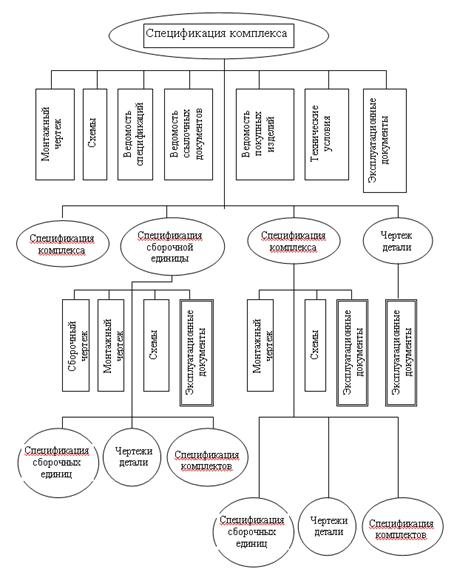

Пример построения полного комплекта конструкторских документов комплекса

Приложение 10 (продолжение)

1. Основной конструкторский документ изделия показан в овале.

2. Документы основного комплекта показаны в прямоугольниках (в примере показана только часть документов основного комплекта предусмотренных в таблице приложения 5).

З. Документы, обведенные в двойные рамки, предусматриваются только для изделий, предназначенных для самостоятельной поставки.

4. Число ступеней входимости для комплексов, сборочных единиц и комплектов, а также число входящих комплектов сборочных единиц, комплектов и деталей не ограничиваются.

[1] см. Приложение 1

[2] Конструкторская документация является товаром и на нее распространяются все нормативно-правовые акты, как на товарную продукцию.

[3] При этом во всех случаях знак "типографская звездочка" (" * ") тождествен знаку "звездочка" ("*") АЦПУ
