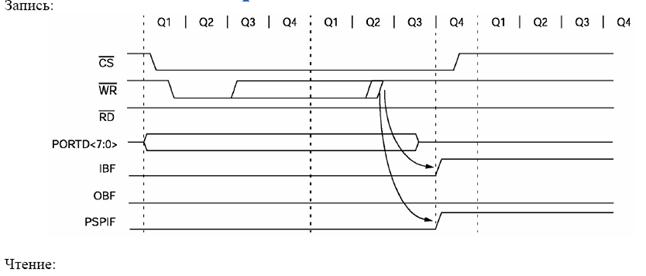

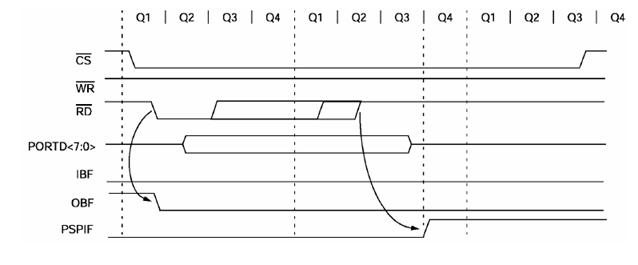

Временные диаграммы порта PSP

Регистр TRISE

IBF	OBF	IBOV	PSPMODE	-	BIT2	BIT1	BIT0
Бит 7							Бит 0

IBF: статус приема, 1/0 - байт принят/нет

OBF: статус передачи, 1/0 – байт не прочитан/прочитан

IBOV: флаг переполнения буфера, 1/0 – буфер полон/пуст

PSPMODE: включение режима PSP для выводов порта

BIT2:BIT0: обычное назначения для определения направления ввода/вывода

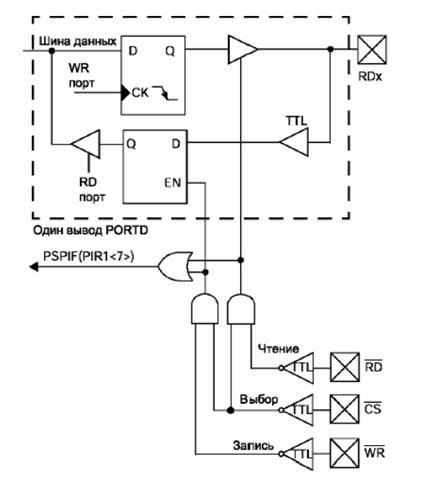

Структурная схема порта PSP
