Свойства растровых изображений

Растровые изображения, в отличие от векторных, обладают рядом специфических свойств. К ним относятся разрешение, цветовая глубина, физический размер и применяемая цветовая модель.

Разрешение (resolution) – важнейший параметр растровой картинки. Разрешение показывает, на сколько пикселов разбивается единица длины изображения и традиционно меряется в точках на дюйм (dots per inch, dpi). Очевидно, чем выше разрешение, чем более мелкие детали будут четко показаны на изображении и тем больший объем памяти оно займет.

На Рис. 4.1 показано одно и то же растровое изображение, выполненное с различными разрешениями.

а) 600dpi	б) 300dpi	в) 100dpi

Рис. 4.1 – Различные разрешения растрового изображения.

Ясно видно, что при низком разрешении возникает так называемый эффект пикселизации- картинка явно распадается на довольно крупные квадратики и изображение теряет четкость.

Выбор разрешения зависит прежде всего от дальнейшей судьбы изображения. Дело в том, что разрешение изображения должно соответствовать разрешению применяемого устройства вывода (Табл. 4.1).

Табл. 4.1

Устройство вывода/применение изображения	Рекомендуемое разрешение
Только монитор (например, размещение в Интернете)	72..96dpi
Раcпознавание текста при помощи FineReader	300dpi
Струйный принтер	300..600dpi
Лазерный принтер	600dpi
Плоттер большого формата (свыше 3м)	18..30dpi
Плоттер среднего формата (А2..А0)	180..300dpi

С точки зрения качества отпечатка можно сказать, что изображение с разрешением 300dpi при качественной печати неотличимо от обычной фотографии. Именно с таким разрешением выполняется печать цифровых фотографий. В то же время обычные "химические" фотографии пока обеспечивают гораздо большее разрешение. На кадре пленки 35мм удается зафиксировать до 20 млн. "пикселов" (сгустков молекул серебра), в то время как лучшие на сегодняшний день цифровые фотоаппараты дают только 10..12 млн. пикселов.

С другой стороны, экранное разрешение в 72..96dpi более чем достаточно для восприятия изображений. В большинстве режимов работы монитора число пикселов на экране превосходит качество привычной телевизионной картинки. Так, в системе телевидения SECAM передается 625 строк изображения (в PAL и NTSC еще меньше), что заметно ниже качества картинки при разрешении монитора 1024´768. Еще хуже качество изображения с видеомагнитофона стандарта VHS, дающего всего 240 строк. DVD-диски обеспечивают около 800 строк. Недостаточное разрешение телевизионных изображений компенсируется их просмотром с большого расстояния (3..4м), при этом мелкие детали "додумываются" человеческим мозгом. В целом же на сегодняшний день из всех применяемых носителей графической информации наилучшее разрешение (около 3000dpi) дает широкоформатная 70мм кинопленка. Приближается к такому уровню изображение специальных цифровых видеокамер Sony CineAlta с разрешением 1080dpi (Рис. 4.2), специально созданных по заказу режиссера Дж. Лукаса для съемок фильма "Звездные войны: Эпизод II".

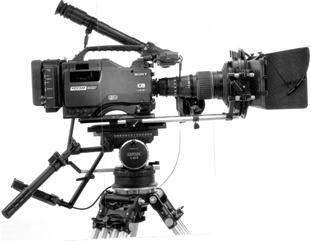

Рис. 4.2 – Цифровая камера Sony CineAlta с разрешением 1080dpi.

Цветовая глубина растрового изображения указывает, сколько памяти в битах будет выделено для хранения информации о цвете каждого пиксела. При глубине в 1 бит пиксел принимает только два значения – 0 и 1, соответствующие белому и черному цветам. Такой режим обычно называется Lineart и применяется, к примеру, при сканировании текста. Для работы с черно-белыми изображениями предназначен режим "Оттенки серого" [Grayscale], при котором на каждый пиксел выделяется 8 бит, дающих 2⁸=256 оттенков серого цвета. Наконец, в полноцветном режиме на пиксел выделяется 24 или 48 бит, что дает 2²⁴=16777216 и 2⁴⁸»2.8´10¹⁴ оттенков соответственно. В подавляющем большинстве случаев устройства вывода цветных изображений (мониторы, особенно TFT, и струйные принтеры) не обеспечивают отображения цветов свыше 24 бит, к тому же человеческий глаз практически не замечает разницу между 16 миллионами и 2.8´10¹⁴ оттенков.

Вы сами можете легко проверить этот факт. В настройках свойств монитора есть пункт "Качество цветопередачи" (Рис. 4.3). В большинстве случаев можно выбрать значения глубины в 16, 24 или 32 бита. Вряд ли вы сможете визуально заметить разницу между глубиной в 24 и 32 бита, хотя последний вариант требует гораздо большей загрузки процессора и замедляет работу всей системы.

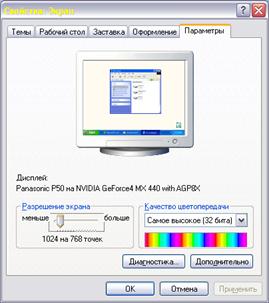

Рис. 4.3 – Диалоговое окно установления цветовой глубины монитора (Windows XP).

Один из самых запутанных вопросов связан с соотношением разрешения и реального физического размера растрового изображения. Рассмотрим пример.

Пусть мы сканируем область изображения размером 20´30мм (0.78´1.18 дюйма) с разрешением 300 dpi. При этом картинка будет разбита на 300´0.78=234 пиксела по горизонтали и 300´1.18=354 пиксела по вертикали. Теперь отсканируем ту же область с разрешением 600 dpi. Получим 600´0.78=468 пикселов по горизонтали и 600´1.18=708 пикселов по вертикали. Что же, при изменении разрешения картинка увеличилась в два раза?

Для растровых изображений существуют два отдельных понятия: пиксельный размер и размер отпечатка. Размер отпечатка может задаваться произвольно и зависит от возможностей вашего оборудования. Если умножить длину или ширину отпечатка в дюймах на разрешение, то получим пиксельный размер изображения:

Ширина, дюймов ´ разрешение, dpi = пикселов по горизонтали Высота, дюймов ´ разрешение, dpi = пикселов по вертикали

(1)

Пусть с цифрового фотоаппарата получена фотография размером 2272´1704 пиксела. C каким качеством можно напечатать такую фотографию на листе формата А4 (210´297мм или 8.2´11.6 дюйма)?

Из (1) имеем следующие уравнения:

8.2 ´ X = 1704

11.6 ´ Y = 2272

Обратите внимание, что длинная сторона снимка в 2272 пиксела располагается по длинной стороне листа. Получаем X» 207, Y» 195. Таким образом, на листе формата А4 можно получить отпечаток с разрешением примерно 200dpi – вполне приемлемо для такого формата.

Решим обратную задачу. Мы хотим получить отпечаток 10´15см (4´6 дюйма) с разрешением 300dpi. Какой пиксельный размер изображения для этого понадобится? Получаем следующие уравнения:

6 ´ 300 = X

4 ´ 300 = Y

Отсюда X = 1800, Y = 1200. Всего в картинке должно быть 1800´1200=2160000 пикселов или 2,16MPx. Следовательно, для получения отпечатка желаемого качества нужен цифровой фотоаппарат с матрицей более 2MPx.
