Лекция №5. Команда SOLID (Draw/Sufraces/2DSolid) – фигура -закрашенные треугольники и четырехугольники на плоскости

ЭСКИЗ

ОБЛАСТЬ (ТЕЛО)

Команда SOLID (Draw/Sufraces/2DSolid) – фигура - закрашенные треугольники и четырехугольники на плоскости.

Запросы:

First point: - Первая точка.

Second point: - Вторая точка.

Далее в бесконечном цикле вводится третья точка и т.д.

Команда SKETCH используется для выполнения эскизов от руки.

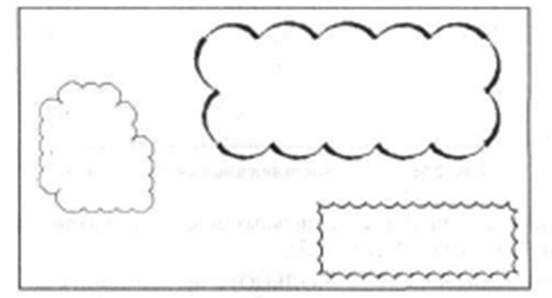

Команда REVCLOUD (ОБЛАКО), появившаяся в системе AutoCAD 2004, рисует замкнутую полилинию в форме облака для выделения пометок и изменений, внесенных в чертеж

Команда выдает запрос:

Minimum arc length: I5 Maximum arc length: 15 Style: Normal

Specify start point or [Arc length/Object/Style] <Object>:

(Минимальная длина дуги: 15 Максимальная длина дуги: 15 Стиль: Обычный

Начальная точка или [Длина дуги/Объект/Стиль] <Обьект>:)

Если вы хотите построить незамкнутое облако, то в конце контура необходимо щелкнуть правой кнопкой мыши, после чего появится запрос:

Reverse direction [Yes/No] <No>:

(Изменить направление на противоположное [Да/Нет] <Нет>:)

В случае ответа Yes (Да) система изменит направление дуг в облаке на противоположное.
