Особенности внутренних структур растительной клетки и их функции
Структура и функции основных органоидов растительной клетки.
Растительная клетка имеет особенности строения в результате специфических функций (фотосинтеза). Поэтому основные органеллы клетки прежде всего связаны с особенностями обмена растения. Использовать схему.
название органоида | особенности строения | функция |
Клеточная стенка | матрикс (срединная пектиновая пластинка) и арматурные элементы (микротрубочки) (химический состав - целлюлоза, гемицеллюлоза, пектины) | опорная, защитная, буферная (по отношению к воде), транспортная |
Ядро | двойная мембрана с порами, нуклеоплазма, содержащая хроматин, ядрышки | хранение и передача наследственной информации, регуляция жизнедеятельности клетки |
Вакуоль | результат слияния расширенных участков ЭПС, окружена тонопластом, специфической мембраной, регулирующей поступление и выделение веществ | осмотическая, экскрективная (накапливает продукты обмена веществ, алкалоиды, гликозиды, пигменты, придающие окраску клетке), запасающая (резерв питательных веществ в виде моносахаров и олигосахаров) |
ЭПС или ЭПР (ретикулюм) | каналы, ограниченные мембранами, есть гладкие участки, есть шероховатые, если на них имеются скопления рибосом | транспортная, синтезирующая |
Митохондрии | двойная мембрана, кристы, матрикс | энергетическая |
Пластиды | двойная мембрана, тилакоиды, строма, граны | синтезирующая |
Рибосомы | не имеет мембранной оболочки, две субъединицы, имеющие разную скорость седиментации (осаждения), их объединение в рибосому происходит только в присутствии ионов магния | синтезирующая (трансляция белка - заключительный этап биосинтеза белка) |
Сферосомы | образуются из элементов ЭПС, одномембранные | осуществляют распад жиров |
Лизосомы | одномембранные, происходят от ЭПС | осуществляют гидролиз веществ |
Цитосомы | аналогичны сферосомам, но располагаются на ЭПС | участвуют в разложении липидов |
Транслосомы | небольшие вакуольки | накапливают продукты метаболизма и транспортируют их в вакуоль |
Аппарат Гольджи | система из диктиосом (цистерн), маленьких вакуолей (везикул) | организация плазмалеммы, участие в образовании и росте клеточной стенки, участие в делении клетки |
Пероксисомы | небольшие вакуоли, содержащие окислительно-восстановительные ферменты | участие в фотодыхании |
1. Структура, возникающая при больших степенях деформации зерен металла и приводящая к анизотропии свойств, называется … текстурой деформации
|
|
2. Наклеп или нагартовка представляет собой … упрочнение металла при пластическом деформировании
|
|
3. Основной причиной наклепа (упрочнения металла в процессе пластической деформации) является … увеличение плотности дислокаций
4. Процесс зарождения и роста новых, чаще всего равноосных, зерен с меньшим количеством дефектов в процессе нагрева деформированного металла называется … рекристаллизацией
5. Рост одних рекристаллизованных зерен за счет других в процессе нагрева холоднодеформированного металла называется … собирательной рекристаллизацией
6. Деформация металла называется горячей, если она проводится при температуре выше … температуры рекристаллизации
Твердость
1. Свойство, характеризующее способность материала оказывать сопротивление пластической деформации или хрупкому разрушению при внедрении индентора в его поверхность, называется … твердостью
2. При уменьшении содержания углерода в стали твердость … уменьшается, пластичность – увеличивается
3. Обозначение HRB соответствует числу твердости, определенному по методу … Роквелла
4. Определение твердости закаленных сталей по методу Роквелла производится вдавливанием в образец … алмазного конуса (шкала С)
5. На рисунке показана схема измерения твёрдости по методу … Роквелла
Другие механические свойства
1. При испытаниях на растяжение определяют … предел прочности
2. На рисунке точка 1 соответствует прочности … теоретической
3. При статических испытаниях определяют … предел текучести
4. Напряжение, при котором остаточное удлинение достигает 0,2%, называется пределом … текучести
5. На приведенном графике зависимости предела текучести σТ от плотности дислокаций ρ участок 2 соответствует прочности …«усов» (viskers) – искусственных нитевидных кристаллов без дефектов кристаллического строения.
6. Способность материалов сопротивляться ударным нагрузкам, без разрушения поглощать механическую энергию в необратимой форме называется … вязкостью
3? Процесс кристаллизации и фазовые превращения в сплавах.
Основные типы диаграмм состояния
1. Сплав, атомы (ионы) одного из компонентов которого замещает атомы (ионы) другого в узлах кристаллической решетки при сохранении кристаллической решетки растворителя, называется … твердым раствором замещения
2. Образующийся при сплавлении веществ (материалов) однофазный сплав с определенным соотношением компонентов, имеющий кристаллическую решетку, отличную от кристаллических решеток компонентов, и постоянную температуру кристаллизации, представляет собой … химическое соединение
3. Многофазный сплав, компоненты которого практически не растворяются в твердом состоянии и сохраняют индивидуальные кристаллические решетки, представляет собой … смесь
4. Линия начала кристаллизации на диаграмме состояния называется линией … ликвидус
1 Тип ДС

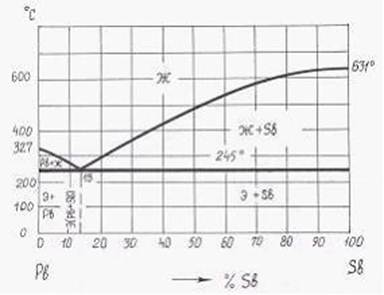

1. В соответствии с правилами Курнакова свойства сплавов системы «свинец – сурьма» при изменении содержания компонентов будут изменяться … по линейному закону.
Решение: Т.к. свойства сплавов, компоненты которых практически не растворимы друг в друге в твердом состоянии, при изменении содержания компонентов меняются по линейному закону.
2. Число степеней свободы сплавов системы Pb–Sb при эвтектической температуре равно …0
Решение:
В соответствии с правилом фаз, число степеней свободы системы можно рассчитать по формуле С = К + 1 – Ф.
Число независимых компонентов К в рассматриваемой системе равно 2 (свинец и сурьма); число фаз Ф при эвтектической температуре равно 3 (расплав и кристаллы чистых компонентов – свинца и сурьмы). Следовательно, С = 2 + 1 – 3 = 0 (система нонвариантна).

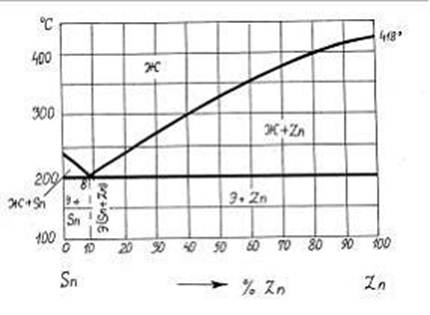

В соответствии с приведенной диаграммой состояния, олово и цинк … практически не растворимы друг в друге в твердом состоянии
|
|
Кристаллизация сплава, содержащего 60% Sn и 40% Zn, протекает приблизительно в температурном интервале 300-200 оС.
2 тип ДС

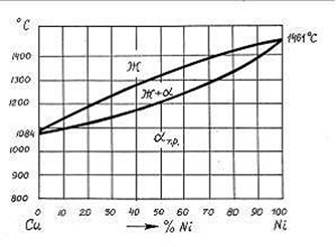

1. В соответствии с приведенной диаграммой состояния, медь и никель … неограниченно растворимы друг в друге в твердом состоянии
3 тип ДС
1. Максимальная растворимость меди в серебре составляет 8 %.
2. Растворимость серебра в меди при комнатной температуре составляет приблизительно 10 %.
3. В соответствии с приведенной диаграммой, сплав, содержащий 20 % серебра и 80 % меди, при температуре 1000 оС имеет следующий фазовый состав: расплав и кристаллы β-твердого раствора
4. В соответствии с приведенной диаграммой, сплав, содержащий 20 % серебра и 80 % меди, при температуре 1000 оС имеет следующий фазовый состав: расплав и кристаллы β-твердого раствора
5. Число степеней свободы системы Cu – Ag в точке эвтектики равно …0
Решение:
В соответствии с правилом фаз, число степеней свободы системы можно рассчитать по формуле С = К + 1 – Ф.
Число независимых компонентов К в рассматриваемой системе равно 2 (медь и серебро); число фаз Ф – 3 (расплав и твердые растворы меди в серебре и серебра в меди). Следовательно, С = 2 + 1 – 3 = 0 (система нонвариантна).
6. Количество независимых компонентов и фаз в сплаве, содержащем 40 % серебра и 60 % меди, при температуре 779 оС составляет соответственно …2 и 3
Решение:
В соответствии с приведенной диаграммой состояния, число независимых компонентов в сплаве, содержащем 40 % серебра и 60 % меди, равно двум (серебро и медь).
При температуре 779 оС системе протекает эвтектическое превращение: расплав, содержащий 72% серебра, распадется с образованием дисперсной смеси двух фаз (β-твердого раствора, содержащего 17 % серебра и 83 % меди, и α-твердого раствора, содержащего 92 % серебра и 8 % меди). Следовательно, при температуре 779 оС сплав содержит 3 фазы: расплав и кристаллы твердых растворов α и β.

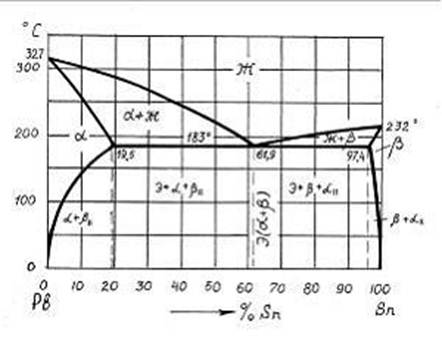

1. При температуре 183 оС в сплавах системы Pb–Sn протекает … эвтектическое превращение
2. В соответствии с приведенной диаграммой, сплав 80% Pb – 20% Sn при температуре 200 оС имеет следующий фазовый состав: расплав + кристаллы α-твердого раствора
|
|
3. В соответствии с приведенной диаграммой олово и свинец … ограниченно растворимы друг в друге в твердом состоянии
4? Диаграмма "железо - цементит"
Определения
1. Перлит представляет собой … эвтектоидную смесь феррита и цементита
2. Двухфазной структурной составляющей сплавов системы «железо – цементит» является … перлит
3. В результате эвтектического превращения в сплавах системы «железо – цементит» образуется … ледебурит
4. Твердый раствор углерода в α-железе называется … ферритом
5. Химическое соединение железа с углеродом называется … цементитом
6. Метастабильной фазой в сплавах системы «железо – цементит» является … цементит
Точки и линии
1. Линия ES диаграммы «железо – цементит» – представляет собой линию … растворимости углерода в аустените
2. Линия АHJECF диаграммы «железо - цементит» – это линия … солидус
3. Интервал температур первичной кристаллизации сплавов системы «железо – цементит» определяется линиями … ликвидус и солидус
Превращения и Структуры
1. Эвтектическое превращение протекает при температуре …11470
2. При температуре 14990С в системе «железо - цементит» происходит … перитектическое превращение Линия HJB характеризует перитектическое превращение, суть которого в том, что из жидкости концентрации т. В (0,5% С) и высокотемпературного феррита концентрации т. Н (0,1% С) образуется одна фаза – аустенит концентрации т. J (0,16% С).
3. Эвтектическое превращение в сплавах системы «железо – цементит» протекает по схеме … Ж4,3 → А2,14 + Ц6,67
4. После медленного охлаждения до комнатной температуры доэвтектоидная сталь имеет структуру, состоящую из … феррита и перлита
5. После медленного охлаждения до комнатной температуры заэвтектоидные углеродистые стали имеют структуру, состоящую из … перлита и цементита
6. При уменьшении растворимости углерода в железе с понижением температуры избыточный углерод выделяется из твердых растворов в виде … цементита
Содержание углерода
1. Растворимость углерода в α-феррите (по массе) при 727°С составляет 0,02 %.
2. Содержание углерода в ледебурите составляет 4,3 %.
3. Предельная растворимость углерода в аустените составляет_2,14%.
4. Кристаллизация чугуна, содержащего 2,5% углерода, протекает в интервале температур приблизительно 1400 – 1147 оС.
