Лекция 4. Устройства для присоединения трубопроводов, контрольно-измерительных приборов. Опоры аппаратов

Присоединение к аппарату технологических трубопроводов для подвода и отвода различных жидких и газообразных компонентов, контрольно-измерительных приборов осуществляют с помощью штуцеров и бобышек. Штуцер (рис.2.5) состоит из патрубка (короткого отрезка трубы) и фланца. В зависимости от толщины стенок патрубки штуцеров бывают тонкостенными и толстостенными. Присоединение фланцевых штуцеров производят с определенным вылетом Н, который должен обеспечить удобную заводку фланцевых болтов со стороны аппарата. Вылет зависит от условного давления в аппарате и условного прохода, штуцера.

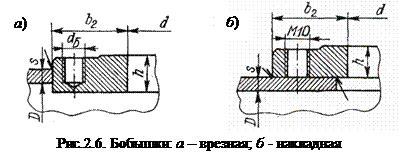

Бобышки (рис.2.6) – это фланцы, приваренные непосредственно к корпусу аппарата. Они служат для установки контрольно-измерительных

приборов и других устройств.

Для установки штуцеров и бобышек в стенках аппарата делают отверстия, которые существенно ослабляют прочность стенок. При размещении отверстий следует учитывать следующие требования:

· расстояние от края отверстия до края днища (измеряется в проекции) не должно быть меньше 0,1 внутреннего диаметра днища;

· не следует размещать отверстия в отбортованной части днища;

· расстояние между соседними отверстиями должно быть не менее диаметра меньшего отверстия;

· не рекомендуется устанавливать несколько штуцеров на одной образующей.

Для восстановления прочности ослабленной стенки ее укрепляют. Наиболее рациональным способом укрепления является установка укрепляющих колец, которые приваривают к телу патрубка и к стенке сосуда. Укрепляющие кольца и накладные бобышки должны иметь контрольные сквозные отверстия М10 для пневматического испытания герметичности сварных швов избыточным давлением 0,6 МПа.

Наибольший диаметр отверстия в оболочке, не требующей укрепления, определяется по формуле где s – исполнительная толщина стенки обечайки; D – внутренний диаметр обечайки.

Наружный диаметр укрепляющего кольца D_к должен быть не более удвоенного диаметра отверстия d.

При толщине уплотняющего кольца s_к = s наружный диаметр принимают D_к = (1,7 – 2,0) d.

Опоры аппаратов

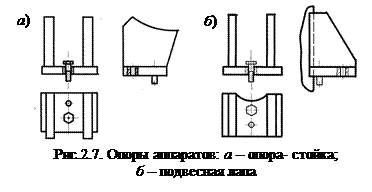

Установка аппаратов на фундаменты или специальные несущие конструкции осуществляется с помощью опор. Тип опоры выбирают в зависимости от особенностей конструкции аппарата. Аппараты с плоскими днищами устанавливают непосредственно на фундамент. При установке вертикальных аппаратов с эллиптическими и коническими днищами на фундаменте применяют опоры-стойки (рис.2.7 а). Если аппарат размещают между перекрытиями в помещении или на специальных конструкциях, то используют подвесные лапы.

Такие опоры (рис.2.7б) состоят из двух вертикальных косынок и опорной площадки, в которой имеется отверстие для крепления аппарата к фундаменту или металлоконструкции.

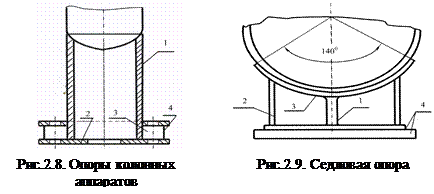

Аппараты колонного типа (с отношением высоты к диаметру ) устанавливают на цилиндрические и конические опоры (рис.8,9). Подобная опора состоит из цилиндрической или конической обечайки 1 и нижнего опорного кольца 2, укрепленного вертикальными ребрами жесткости 3, которые в верхней части связаны кольцом 4. Такую опору закрепляют на фундаменте с помощью анкерных болтов.

Седловая опора состоит из стойки 1, ребер жесткости 2, верхнего и нижнего опорных листов 3 и 4. Все перечисленные опоры стандартизованы, их подбирают по величине нагрузки, приходящейся на одну опору: , где Q _max – максимальный вес, передающийся на опору и состоящий из веса самого аппарата, его содержимого и веса привода с мешалкой; l – коэффициент, учитывающий количество опор z.
