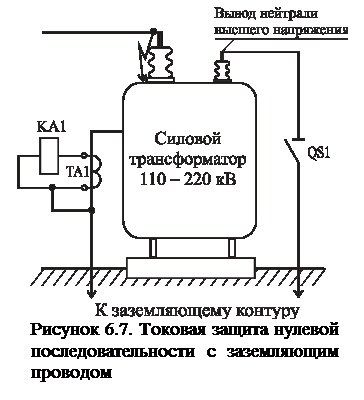

Защита используется на трансформаторах, работающих в сети с глухозаземленной нейтралью, и высшим напряжением 110‑220 кВ. Схема подключения ТТ и защиты изображена на рис. 6.7. Трансформатор установлен на железобетонном фундаменте. Действие защиты основывается на различии значений токов, проходящих по заземляющему проводу, при внешних КЗ и перекрытиях на корпус бака, наружных перекрытий втулок [1].
Ток срабатывания защиты выбирается из условия отстройки от тока небаланса в нулевом проводе, протекающего через трансформатор ТА1:
, (6.18)
где kОТС ― коэффициент отстройки, kОТС= 1,5 ― 2; kТ,Р2 ― коэффициент токораспределения для 3I0 в месте КЗ, kТ,Р1 ― коэффициент токораспределения, учитывающий часть тока kТ,Р2 3I0, ответвляющегося на фундамент.
Коэффициент чувствительности защиты рассчитывается по формуле
, (6.19)
где I0,MIN ― полный ток в месте повреждения.
Время действия защиты равно tС,З = 0,3…0,5 с. В нашей стране такая защита используется в основном для выявления поврежденной фазы трехбаковых автотрансформаторов для совместного действия основных защит на устройство пожаротушения одной фазы.
