Защиты ЭД напряжением ниже 1000 В

Схема защиты ЭД с продольной дифференциальной защитой

Защита от эксцентриситета ротора электрической машины

Защита от эксцентриситета ротора актуальна, но в настоящее время нет определенного универсального устройства, которое надежно защитило бы ЭД. Данную защиту некоторые предприятия выпускают в виде экспериментальных устройств. Принципы их работы разные, но в основном используются следующие:

― измерение уровня механической вибрации;

― измерение электрической емкости между статором и ротором (при возникновении эксцентриситета появляется пульсирующая составляющая емкости);

― диагностика эксцентриситета путем просвечивания зазора между статором и ротором световым лучом;

― выявление определенных гармоник в сигналах тока и напряжения, появляющихся при эксцентриситете.

7.8 Защита от разрыва стержня «беличьей клетки» ротора

Данная защита не предусматривается и не выпускается, хотя исследования в этом направлении проводятся в связи с имеющимися повреждениями.

Защита (рис. 7.8, 7.9) выполнена на постоянном оперативном токе.

Рисунок 7.8. Первичная схема и вторичные цепи защиты ЭД

переменном оперативном токе

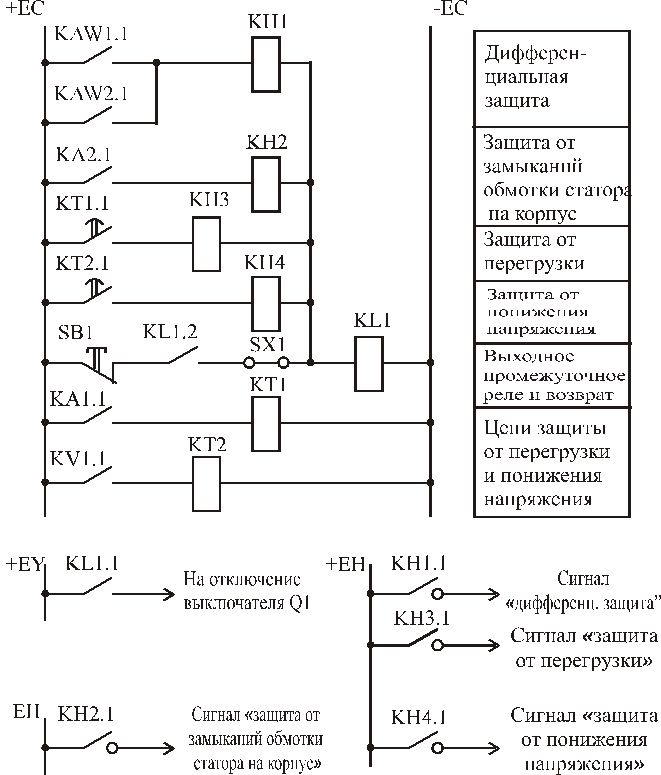

Рисунок 7.9. Цепи постоянного оперативного тока защиты ЭД

Особенности ненормальных режимов и повреждений у двигателей с U_Н<1000 В связаны с различием в работе нейтралей сети по отношению с напряжением U_Н>1000 В.

Для двигателей с U_Н<1000 В основными защитами являются: отсечка, защита от перегрузки, защита от обрыва фазы.

Эти защиты могут выполняться с использованием предохранителей, автоматических выключателей (с электромагнитными, тепловыми и полупроводниковыми расцепителями), тепловых реле, температурной защитой, специальных реле от обрыва фазы.

Предохранители для защиты ЭД не рекомендуется устанавливать, так как при перегорании одного из них двигатель остается подключенным к сети в неполнофазном режиме. В этом случае должно использоваться реле от обрыва фазы или обмотка пускателя должна запитываться после предохранителя.

В последнее время наиболее предпочтительным защитным устройством является автоматический выключатель.

Вопросы для самопроверки

1. Каковы повреждения и ненормальные режимы работы электродвигателей?

2. Принцип действия токовой отсечки электродвигателя. Расчет тока срабатывания, проверка чувствительности.

3. Каково назначение продольной дифференциальной отсечки электродвигателя? Расчет тока срабатывания, проверка чувствительности.

4. Принцип действия защиты от перегрузки. Расчет тока и времени срабатывания.

5. Для чего необходима защита от понижения напряжения? Расчет тока и времени срабатывания.

6. Каков принцип действия защиты от замыкания обмотки статора на корпус?

7. Для чего необходима защита от эксцентриситета ротора электрической машины?

8. Объясните работу схемы продольной дифференциальной защиты ЭД.

9. Каковы особенности выполнения защит ЭД напряжением ниже 1000 В?
