Усилия в ветвях цепи

Окружное усилие, передаваемое цепью,

, (9.8)

где d_д – диаметр делительной окружности звездочки.

Предварительное натяжение цепи от провисания ведомой ветви

F₀=K_faqg,(9.9)

где а – длина свободной ветки цепи, приближенно равная межосевому расстоянию; g – ускорение силы тяжести; q – масса единицы длины цепи (по каталогу); K_f – коэффициент провисания, зависящий от расположения привода и стрелы провисания цепи f.

Натяжение цепи от центробежных сил

F_v=qv², (9.10)

где v – окружная скорость.

Сила F_v нагружает звенья цепи по всему ее контуру, но звездочками не воспринимается.

Натяжение ведущей ветви цепей работающей передачи (рис. 9.4)

F₁=F_t + F₀+F_v. (9.11)

Натяжение ведомой ветви цепи

F₂=F₀ + F_U. (9.12)

Благодаря тому, что шарнир сбегающего звена цепи упирается в зуб, усилие F₂ не передается на звенья, расположенные на звездочке.

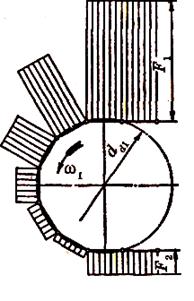

Рисунок 9.4 – Эпюра усилий в звеньях цепи при работе передачи
