Защита от излучения высокочастотных шумящих элементов и схем

Чтобы защититься от излучения «шумящих» высокочастотных схем, их помещают в металлические экраны. Чтобы эти экраны были эффективны, ко всем проводам, входящим в отсек или выходящим из него, следует подключать фильтры для защиты этих проводов от шумов, наводимых на них за пределами экрана.

На звуковой частоте достаточно обычных развязывающих фильтров, подобных описанным выше фильтрам источников питания. Но, чтобы гарантировать эффективность фильтра на высоких частотах, необходимо принимать специальные меры.

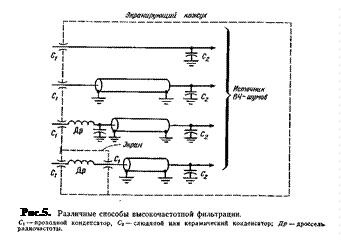

В тех местах, где проводник проходит сквозь экран, следует использовать проходные конденсаторы, а между проводником и землей на конце цепи необходимо включать слюдяной или керамический конденсатор с короткими выводами. Такое соединение, а также три других способа фильтрации шины питания для высокочастотных схем показаны на рис.5.

Экранирование проводника внутри отсека уменьшает шумы, наводимые на проводник. Дополнительную фильтрацию можно обеспечить при помощи П-образного СLС -фильтра, состоящего из двух конденсаторов и одной индуктивности (радиочастотный дроссель). Этот П-образный фильтр можно улучшить, поместив дроссель в отдельный экран, расположенный внутри экранирующего кожуха, с тем, чтобы изолировать его от шумовых наводок. Во всех описанных выше фильтрах выводы конденсаторов и проводники, заземляющие экраны, следует делать как можно короче.
